lm706应用电路图

出处：awey时间：2010-02-13

　　本电路的复位电路是用一个复位芯片 MAX706P来设计的,并带有复位按钮一个。这里复位是低电平有效的,有手动复位按钮,当程序跑飞或无响应时可以选用手动复位。复位信号来自于CPU的P22口。复位电路原理图如图所示。

lm706应用电路图

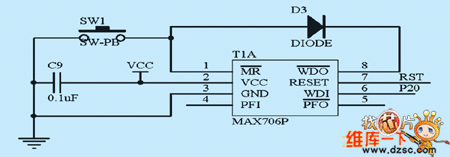

　　图：lm706应用电路图

　　
