74hc164应用电路图

出处：fxmxh时间：2010-02-03

74hc164应用电路图

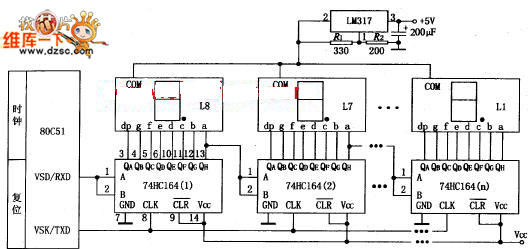

　　通过74HC164 的输出可实现LED 的驱动控制,有关LED 的结构原理段码表已在前面节中详细介绍,图4 中由8 个74HC164 输出控制LED 显示器为静态显示,LM317 提供了LED 2V的恒定电压省去了74HC164 输出的限流电阻LM317 输出电压,Vout 由R1R2 通过下式算出VouT=1.25(1+R2/R1)。

　　
