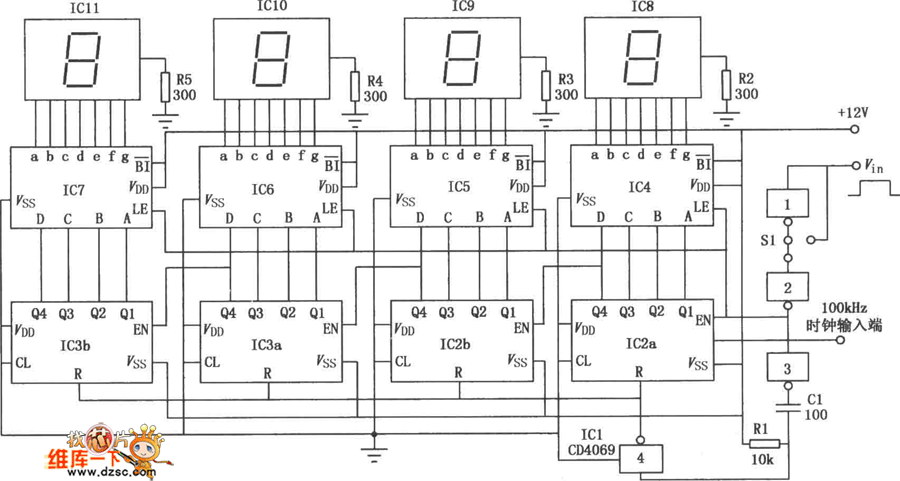

数字式脉宽测量电路如图所示。它采用一个l00kHz的基准频率，在被测信号的脉冲宽度范围内计数，计数值与分辨率的乘积代表被测脉宽的数值，通过4位七段数码管进行显示。电路的分辨率为10μs，其测量宽度为99.99ms。IC2、IC3为双BCD加法计数器CD4518；IC4～IC7为BCD七段锁存/译码/驱动器CD4511。
