　　本例介绍的彩灯控制器，采用SH-811专用彩灯控制集成电路 (内存8首乐曲)，能驱动4路彩灯，使之随乐曲的节奏旋律变换各种灯光花样。
　　电路工作原理

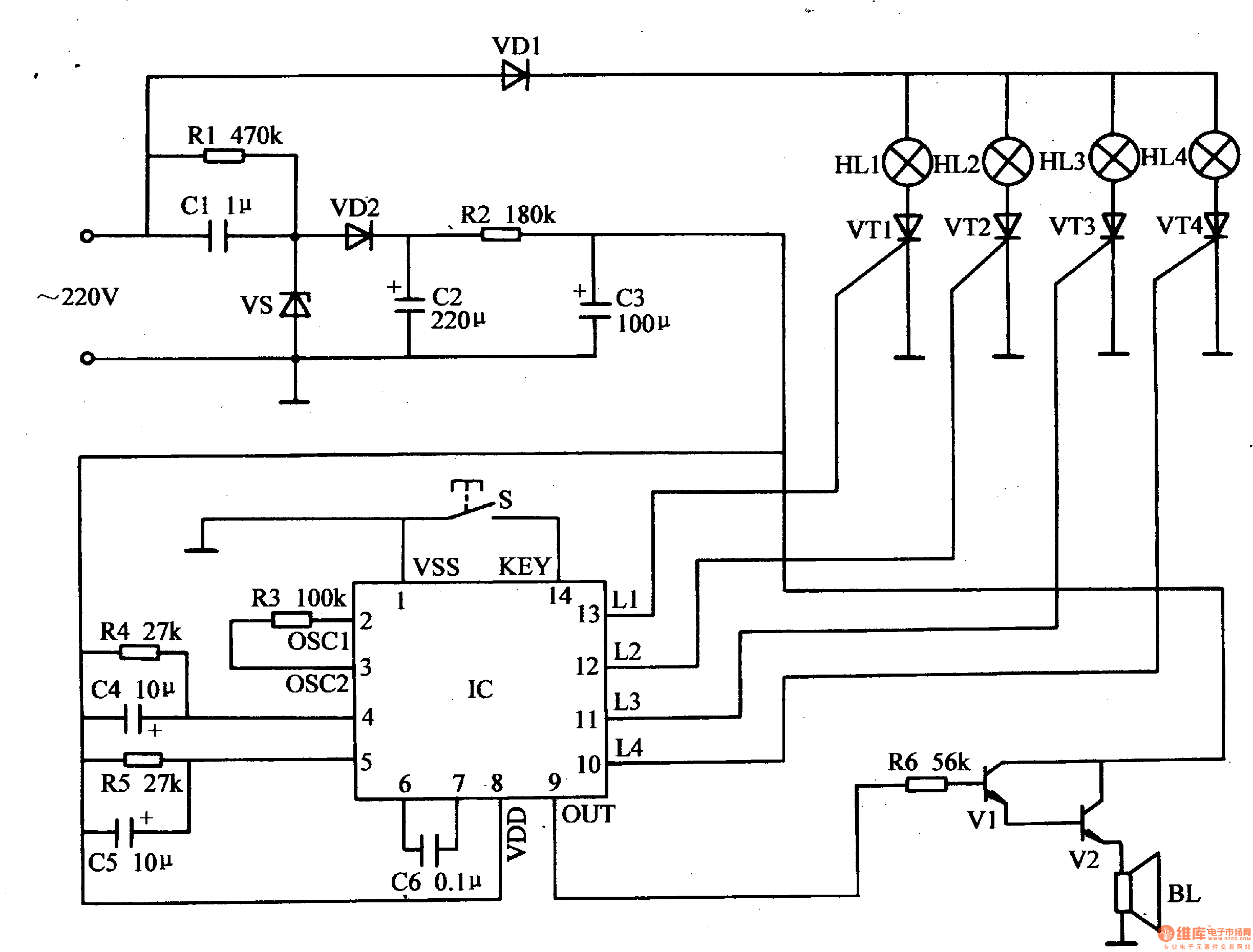

　　该彩灯控制器电路由电源电路、彩灯驱动控制电路和音频放大电路组成，如图1-148所示。

　　电源电路由降压电容器Cl、电阻器Rl、R2、稳压二极管VS、整流二极管VD2和滤波电容器C2、C3组成。
　　彩灯驱动控制电路由集成电路lC(SH8l1)、电阻器R3-R5、电容器Cl-C4、控制按钮S、二极管VDl、晶刊管VTl-VW和彩灯HLl-HM组成。
　　音频放大电路由晶体管Vl、V2、电阻器R6和扬声器BL组成。
　　交流220V电压经Cl降压、VS稳压、VD2整流及C2、R2、C3滤波后，为lC和音频放大电路提供5V直流电压。
　　IC通电工作后，其10-13脚 (Ll-L4端)输出触发控制信号，通过控制VTl-VT4的工作状态来控制彩灯HLl-HL4的闪光效果。同时，IC的9脚输出音乐电信号，该信号经Vl、V2放大后，驱动BL发出音乐声。
　　S为灯光效果及音量控制按钮，按动一下S，灯光效果及BL的音量就会变化。
　　元器件选择
　　Rl和R2均选用1/2W金属膜电阻器;R3-R6选用1/4W金属膜电阻器或碳膜电阻器。
　　Cl选用耐压值为450V的CBB聚丙烯电容器;C2-C5均选用耐压值为16V的铝电解电容器;C6选用独石电容器。
　　VDl和VD2均选用1N4007型硅整流二极管。
　　VS选用1/2W、5.lV的硅稳压二极管，例如2CW53等型号。
　　Vl和V2均选用S9013型硅NPN晶体管。
　　VTl-VT4均选用耐压值为400V以上的晶闸管，其电流容量应根据每路彩灯的总功率而定。
　　IC选用SH-811型彩灯控制集成电路。
　　S选用动合按钮。
　　BL选用0.25W、8Ω的电动式扬声器。
