TCL868(21)B是TCL公司专用的4位CMOS微电脑集成电路，广泛应用在TCL系列无绳电话机中，通常作为主机控制电路。

1.功能特点

　　TCL868(U)B集成电路内部包含符合BELL202或TrU-TV23标准的FSK解码器，双音频信号发生器，四级检测平台的低电压检测电路及时钟振荡电路等。它不仅能对接收到的数捕进行处理而且有脉冲/双音多频兼容拨号功能以及其他一些控制功能。

2.引脚功能及数据

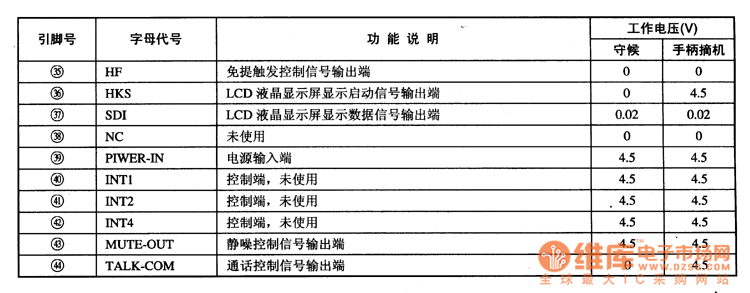

　　TCL868(21)B集成电路采用44脚封装方式，其引脚功能及数据见表1所列。

　　表1 TCL868(21)B集成电路的引脚功能及数据

3.典型应用电路

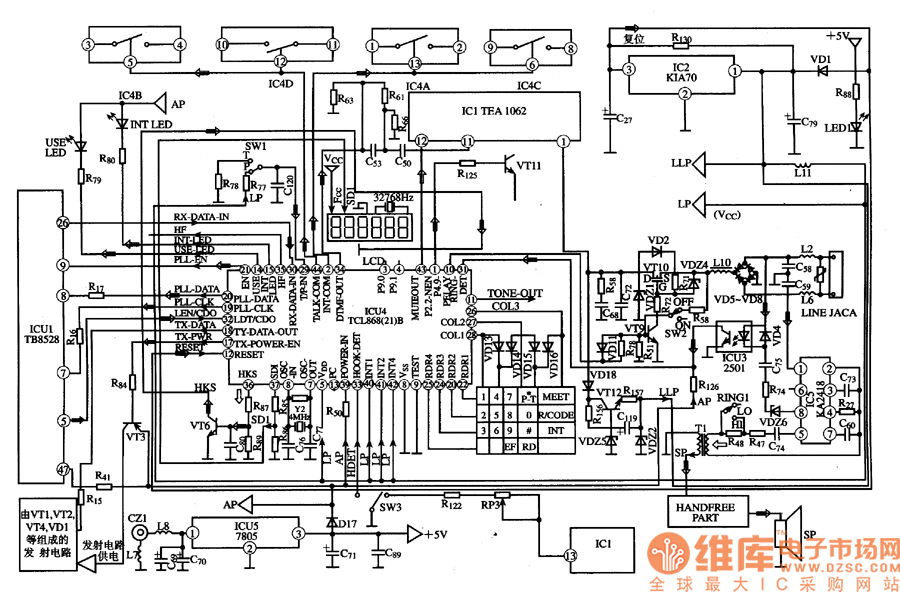

　　TCL868(21)B集成电路构成的主机控制电路的典型应用电路如图1所示。

　　图 TCL868(21)B集成电路的典型应用电路
