CPU6527是一块单片微电脑集成电路，在游戏机中应用较广泛。
1.功能特点
CPU6527集成电路内部主要由中央处理器(CPU)、时钟振荡电路、复位电路、输入/输出数据总线接口电路、加载控制电路、地址总线接口电路、RAM存储器电路、中断请求控制电路、手柄操作控制电路、读/写控制电路、测试电路、模拟音频信号处理电路、电源电路及其他一些附属功能电路等组成。
2.引脚功能及数据
CPU6527采用40脚双列直插式塑封结构,是8位NMOS超大规模集成电路，其引脚功能见表1所示.其开路电阻值见表2所列。

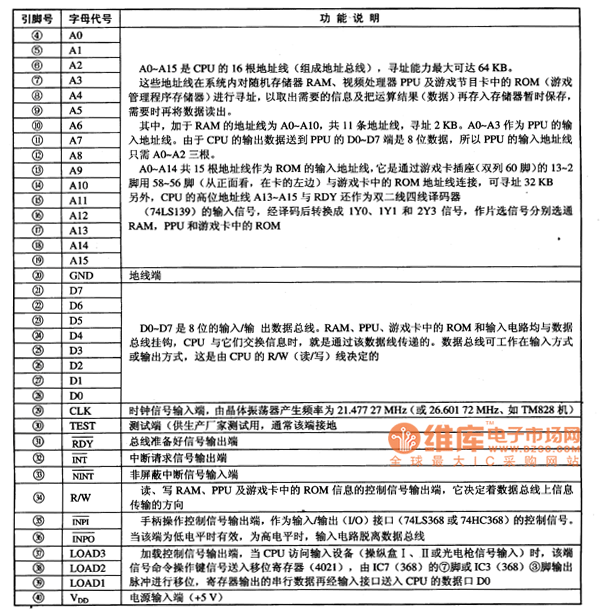

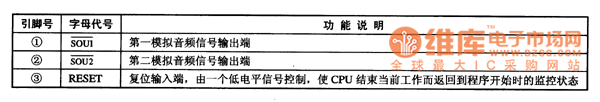

表1 CPU6527集成电路的引脚功能
表2 CPU6527集成电路的开路电阻
