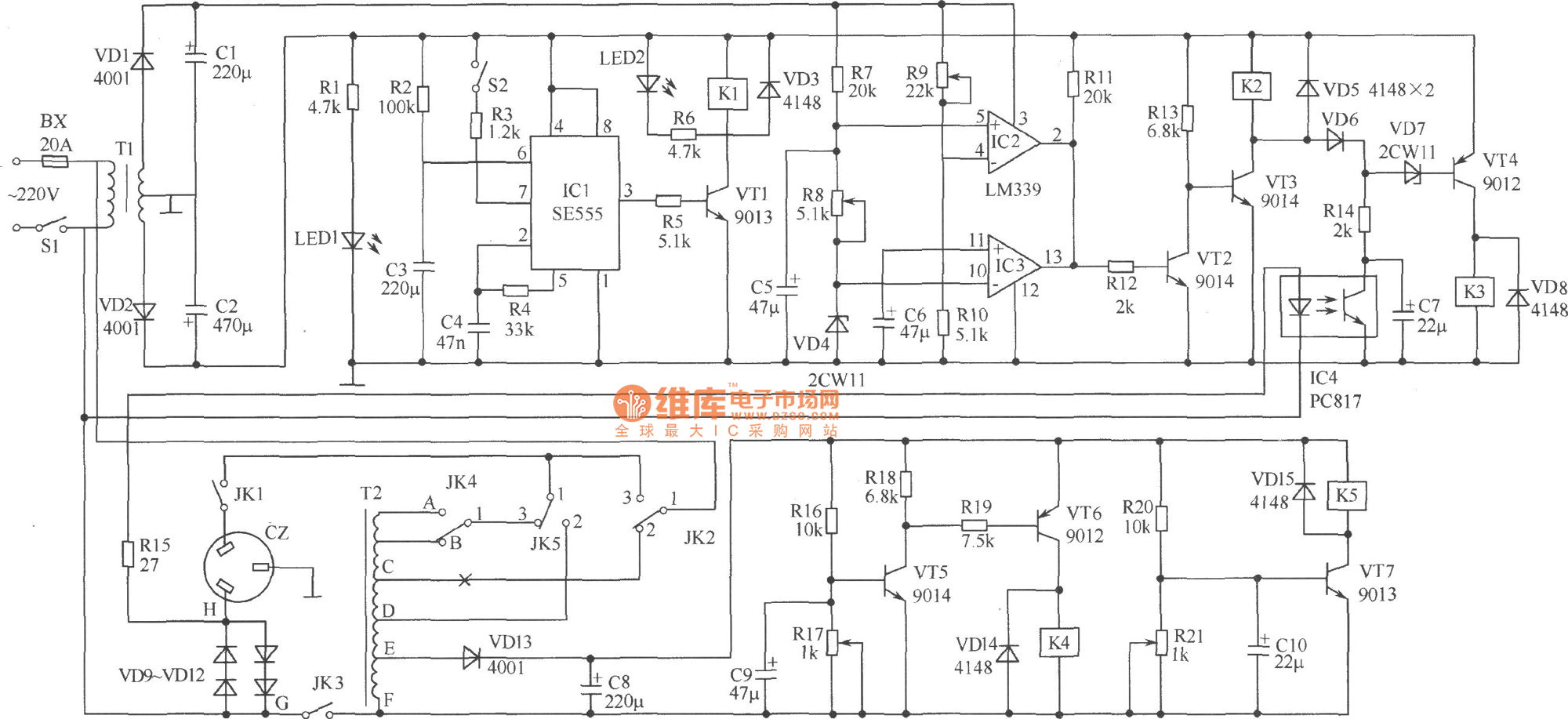

如图所示为节电稳压器电路。该稳压器除具备一般延时稳压器的功能外，其主要特点是：(1)市电电压在220V±10%的安全电压范围内，稳压器自动脱离电源，将市电直接加给负载，消除稳压器自身损耗。(2)当市电超出安全电压范围时，自动进行升压或降压。(3)当负载为零时，稳压器自动脱离电源，消除其空载损耗。(4)输入电压在160V～270V时，输出电压在220V±10%以内，符合国家标准。功率2500W。

　　元器件选择：VT4、VT7的β值应大于150。VD4、VD7选用稳压值在4V左右稳压管；VD9～VD12选用10A硅整流二极管。电阻均用(1／8)W碳膜电阻。除C4以外的电容器均选用耐压25V电解电容器。T1选用双12V、3W市售优质电源变压器。K1～K5选用SHA-T90型12V继电器。其余元件按图标注选用。
