光电耦合器和晶体管组成的双稳态电路图

出处:4432时间:2009-09-16


晶体管组成的双稳态电路图

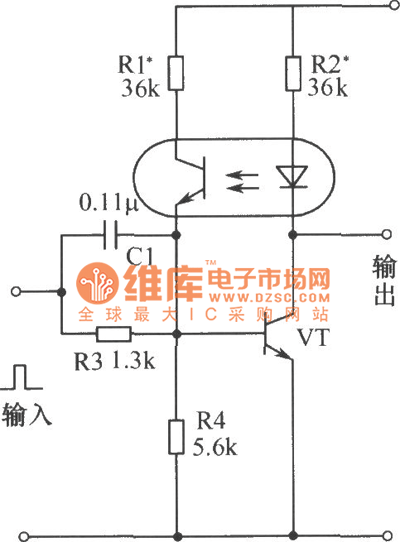

  如图所示为由光电耦合器晶体管组成的双稳态电路。在电源电压接通瞬间的初始状态,晶体管VT截止,该电路输出高电位。当输入端加上正脉冲时,使VT的集电极电流增加,光电耦合器发光二极管发光,光敏三极管的集射间电阻变小,结果使VT的基极电流增加,形成正反馈,使VT迅速达到饱和状态,由“1”变成“0”。当输入负脉冲后,使VT的集电极电流变小,发光二极管变暗进而使VT的基极电流变小,引起VT的集电极电流进一步减小,使VT迅速变成截止状态,发光二极管不发光,光敏三极管截止,使VT稳定在截止状态,触发器由“0”变为“l”状态。此双稳态电路可以提高双稳态电路的抗干扰能力。
