运算放大器消振电路图

出处:jasonell时间:2009-09-02

  运算放大器是一个增益很高的器件,使用中加人深负反馈,才会使放大器获得较好的闭环特性。但负反馈电路往往又给较高频率信号带来相移,当这种相移满足180。时,将使负反馈变成正反馈,从而产生寄生自激振荡,使运算放大器无法正常工作。在低频端,自激振荡的产生多是由公共电源榴合造成的,这可以用加强退隅的方法来解决。高频端的自激振荡则应采用相位补偿法来消除。

  集成运算放大器的相位补偿,可以通过在补偿引出线、输入端弓出线和输出端引出线间外接适当的RC网络来实现。主要有以下几种电路:

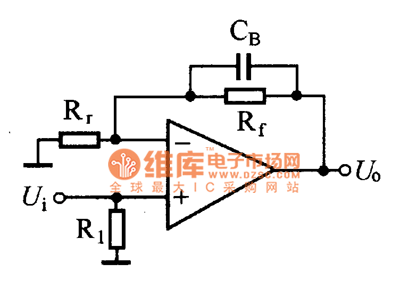

  (1)相位滞后补偿电路

  相位滞后补偿电路如图所示。其中CB为补偿电容,它可以使电路增益的附加相移增大,适合于对频带要求不高的场合。

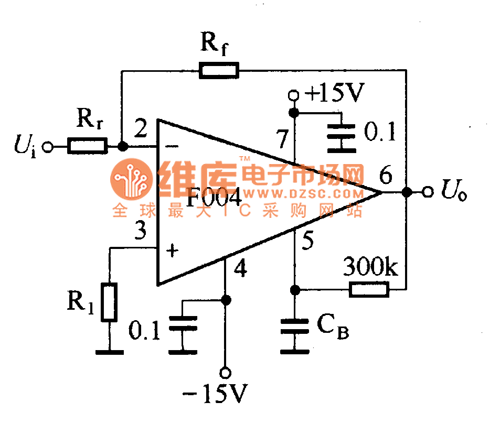

  (2)相位导前补偿电路

  相位导前补偿电路如图所示。CB为补偿电容,它可以使电路增益"的附加相移减小。这种方法可以使频带增宽,但只在私/札值较大时才用。

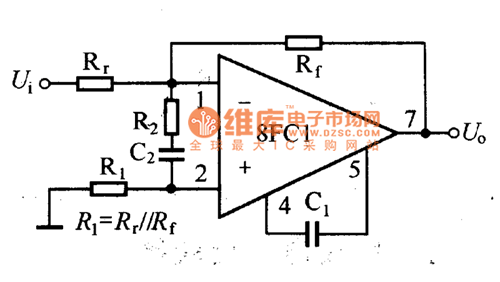

  (3)综合补偿电路

  图所示电路为8FC1集成运算放大器的综合补偿电路。输人电路中的吨、C2、C2为外接相位滞后的补偿元件;补偿引出线上的C1和内部电阻组成相位导前补偿电路。这种综合补偿电路的增益为40dB,其带宽可达20MHz。

相位滞后补偿电路



  相位滞后补偿电路

相位导前补偿电路



  相位导前补偿电路

综合补偿电路



  综合补偿电路
