用MAX8860构成的低压差线性稳压电源电路图

出处:zxd_001时间:2009-10-26


低压差线性稳压电源电路图



  MAX8860是一种低压差、低噪声线性稳压器集成电路,主要特点有;输入电压范围2.5~6.5V;电压输出采用两种模式(DUAL MODETM),即固定电压输出和设定电压输出;无论是那种模式,其输出电流均可达200mA压差低,在输出200mA电流时,压差典型值为105mV;输出噪声电压低,其典型值为60mYrms;静态电流小,其典型值为120μA;输出电容仅需2.2μF,可减小印制板尺寸及降低成本;有关闭电源控制。在关闭电源状态时耗电甚微,其典型值为10nA;有电源失效信号输出;有完善的保护措施,即过热保护,短路保护及电池反装保护。此稳压器特别适用于移动通信装置,数字信号处理器(DSP)部分电源。PCMCIA卡,便携式电子仪器仪表等。

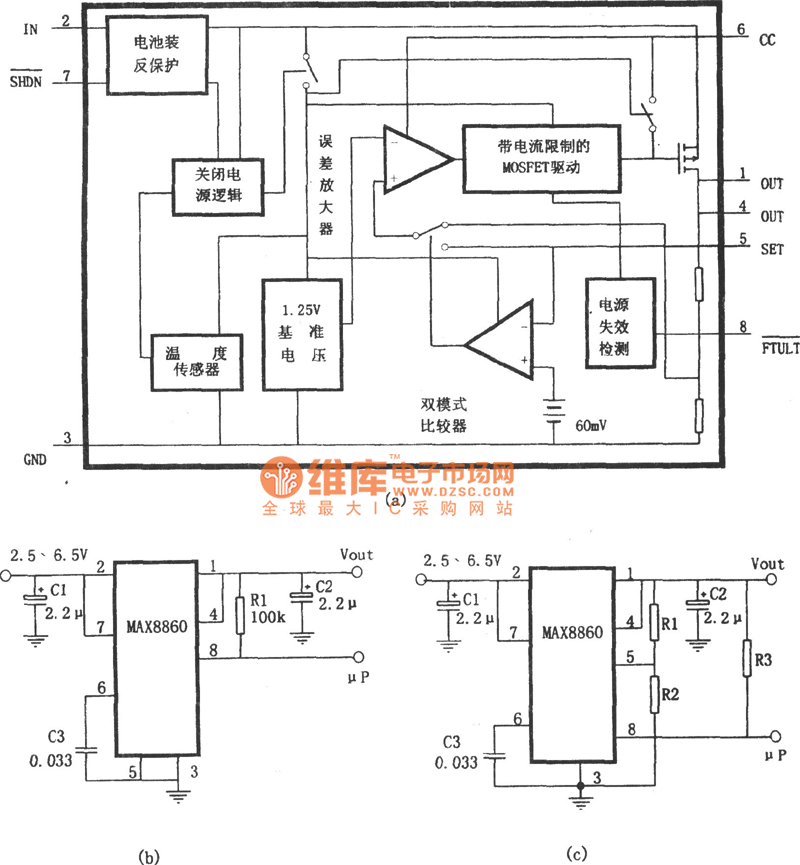

  MAX8860的内部结构、管脚排列如图(a)所示。它由1.25V基准电压源,误差放大器,MOSFET驱动器、P沟道MOSFET调整管、双模式电压比较器、电源失效检测器及内部反馈的电压分压器组成。

  图(b)、(c)是MAX8860的两种输出模式的应用电路,前者为固定输出模式,后者为设定电压输出模式。
