下图所示的是一个把正弦波电压变换为矩形波的施密特整形电路。经变压器降压后的正弦波电压直接加在VT1的基极。在交流电的 正半周内，二极管VD导通，VT1的基极电位为正，所以VT1截止 ，VT2导通。在交流电的负半周内，VT1基极电位为负，VT1导通，VT2截止，从VT2的集电极可得到5OHz矩形波输出。

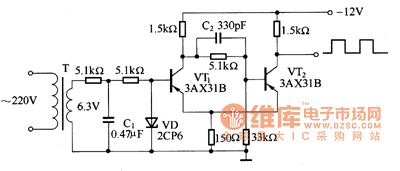

图 50Hz矩形波发生器电路
