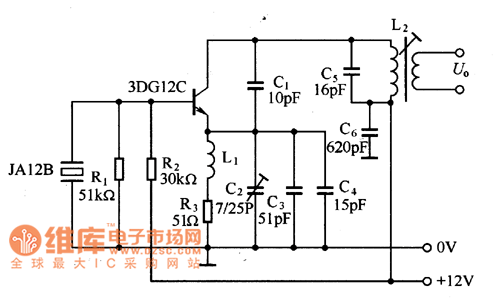

图1所示是一个工作在27MHz的石英晶体振荡器电路。图中的R1、R2、R3组成偏置电路,C6为旁路电容。C1与C2、C3、C4组成分压电路,以控制振荡的强度。L1为高频扼流圈,起滤波的作用。
石英晶体谐振器JAl2B在电路中呈并联谐振,振荡器的振荡频率主要取决于石英晶体的固有频率。L2和C5的作用是决定振荡强度。
