熔断保险丝熔断指示电路图

出处：xzl时间：2009-08-24

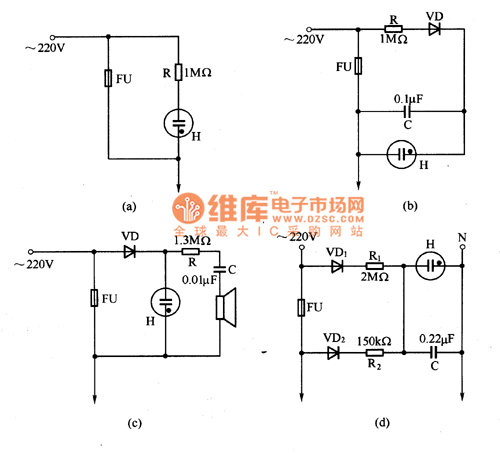

　　保险丝熔断指示电路如图1所示，它们都很简单。图中(a)所示是熔断后立即发光的指示电路;图中(b)所示是熔断后发出闪光的指示电路;图中(c)所示是熔断后除发出闪光指示外，还能发出声响的电路;图中(d)所示是一种保险丝熔断前氖灯管发亮、熔断后闪光的电路。

　　图1保险丝熔断指示电路

保险丝熔断指示电路
