STV2116彩色解码和扫描信号处理集成电路图

出处：lcy323时间：2009-10-01

　　STV2116是法国SGS-THOMSON公司生产的彩色解码和扫描小信号处理集成电路，广泛应用于各种国产和进口大屏幕彩色电视机中，如创维、TCL等。

　　1.功能特点

　　STV2116集成电路内部主要由时钟振荡电路、自动消色控制电路、数据与时钟接口电路、音量控制电路、字符BRG信号处理电路、色带通及限波调整电路、字符消隐信号处理电路、亮度信号或视频信号处理电路、色度信号处理电路、行场扫描小信号处理电路及其他一些附属功能电路等组成。

　　2.引脚功能及数据

　　STV2116集成电路采用42脚双列百插式封装，其引脚功能及数据见表所列。

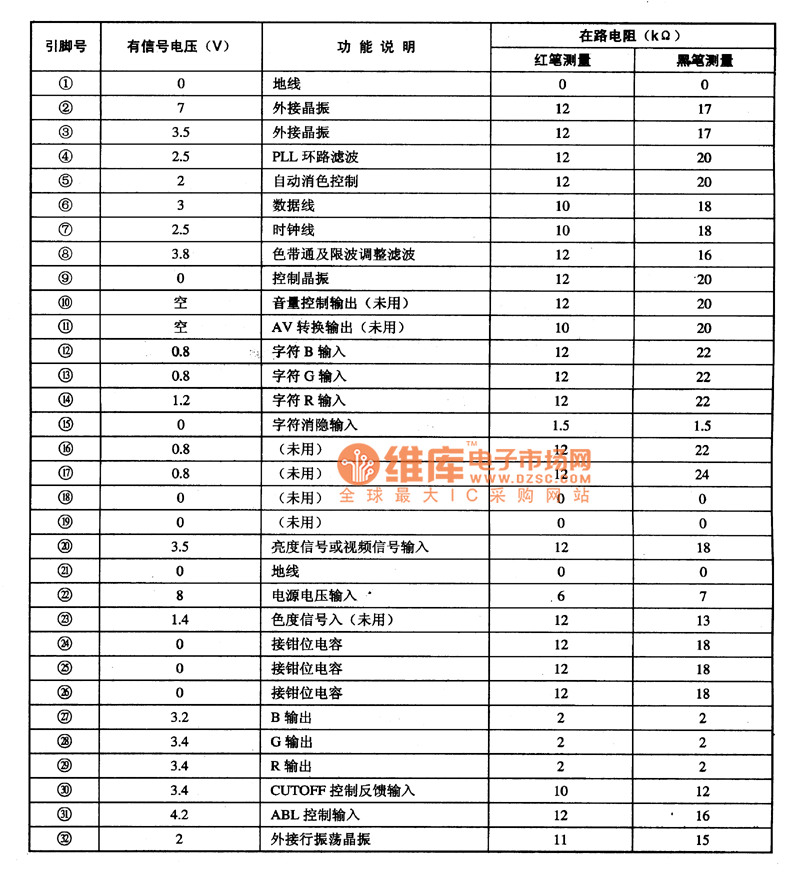

　　STV2116集成电路的引脚功能及数据

电路的引脚功能及数据

电路的引脚功能及数据(续)
