硬件原理电路图

出处：weijq时间：2009-06-25

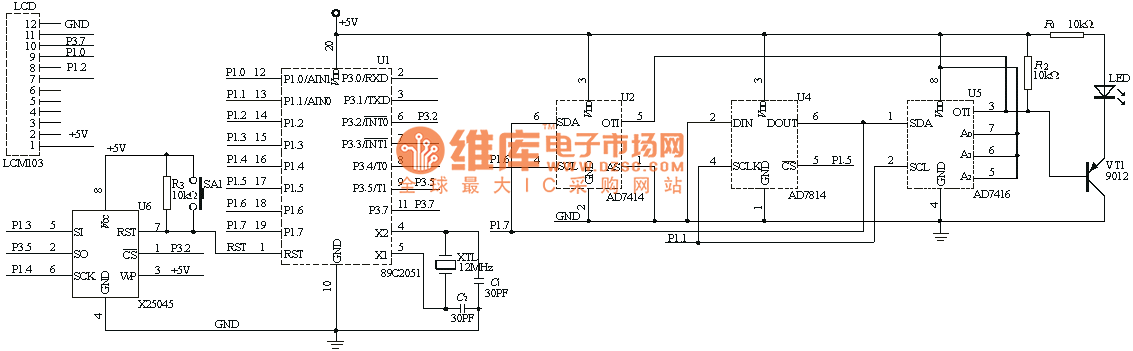

　　硬件原理图见图。这是一个评估电路，可同时安装三片数字温度传感器:AD7414、AD7416、AD7814,软件轮流显示各器件所测得的环境温度，并模拟OTI输出，用LED指示。现作如下几点说明：

硬件原理电路图

　　（1）各器件的地址不同，而SDA、DOUT引线可直接相连；AD7414、AD7416的OTI输出线与（低电平有效），现作超限报警指示。
　　（2）因温度的惯性系数较大，可采用简便有效的移动平均法、中值法、低通滤波法等进行软件滤波。在实际应用中，可边采样，边计算其平均值，以其平均值作为温度采样值。采样次数为8～16次即可。
　　（3）本系统采用LCM103液晶模块作温度显示，X25045作上电复位及看门狗用。
