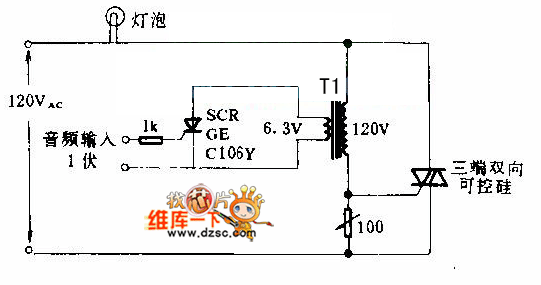

三端双向可控硅用作灯泡的通断控件，双向可控硅由1V音频信号触发，T1为隔离变压器。由于开关动作比灯泡和人眼的应快得多，所以音频控制的效果类似于比例控制。R1调到电阻时，输入为零，灯泡不通。三端双向可控硅要与灯泡负载匹配。
