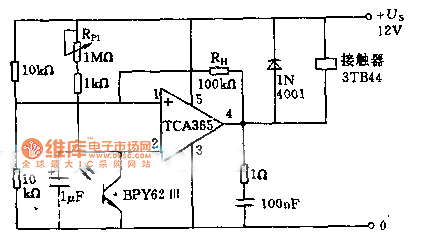

利用桥式输入电路的光敏晶体管BPY62和功率运算放大器可以控制功率达8.5KW的负载通断.两个10KΩ电阻构成的分压器中点接运算放器的反相输入端,从而使用使放大器的翻转电压为1/2 US。利用电位器可以在10--10的四次方lx范围内调整开关灵敏度.电阻RH决定天关滞环的大小.电路的输出由接触器线圈控制.
