交流电子继电器电路图

出处：shccll时间：2009-04-16

继电器电路图

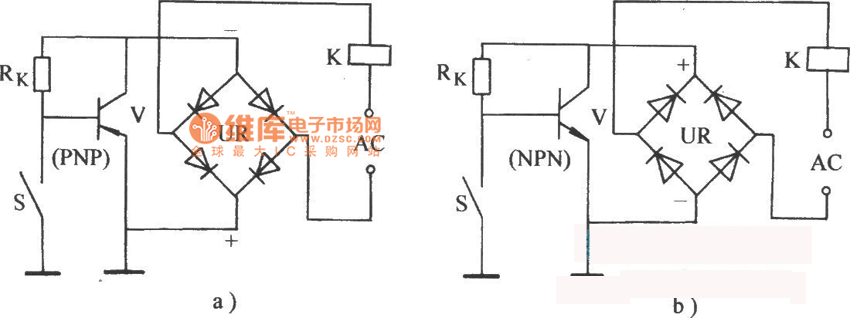

　　如图a所示,集电极为负,发射极为正,对于PNP型管而言,这种极性的电源是正常的工作电压.

　　如图b所示, 集电极为正,发射极为负,对于NPN型管而言,这种极性的电源是正常的工作电压.
