LM555组成的宽动态脉宽调制器电路图

出处:eqtwo时间:2009-04-10

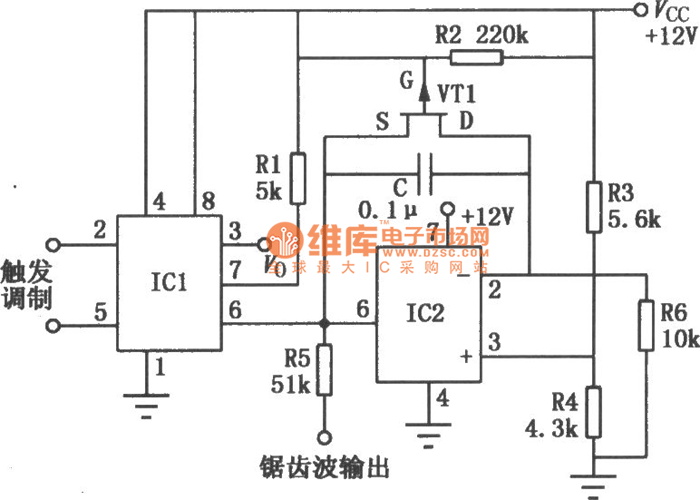

  宽动态脉宽调制器主要由集成定时器及积分电路组成。由于采用了运算放大器,因而温度稳定性好、线性动态范围宽,其输出窄脉冲为2μs、宽脉冲为6ms,宽、窄脉冲之比可达300:1。随着调制输入信号的变化,输出的脉冲宽度亦会发生相应的改变,从而产生脉冲调宽的效果,同时还可输出一个锯齿波电压信号。如图为宽动态脉宽调制器的具体电路。当触发脉冲加在ICl时基集成电路LM555的2脚时,其7脚输出为低电平,使场效应管VTl截止。此时IC2集成运放LF356的输出为一线性上升斜波电压,并加至ICl的6脚。当该点电压升高至与ICl的5脚输入的调制电压相等时,场效应管VTl导通,运放IC2复位,时基集成电路ICl关闭,同时ICl的3脚输出调制脉冲。运放IC2的起始电压为2.1V。

LM555组成的宽动态脉宽调制器电路图
