TC4052B和TC4052BP是日本东芝公司生产的双4选1模拟电子开关集成电路，在电视音响、组合音响等系统中，主要是用来对多路音频信号进行切换。
1.TC4052B/BP内电路方框图及引脚功能
TC4052B和TC4052BP两种集成块的内电路方框图相同，如图1所示，两者均采用16脚双列式封装，其集成电路的弓脚功能及数据见表1所列。

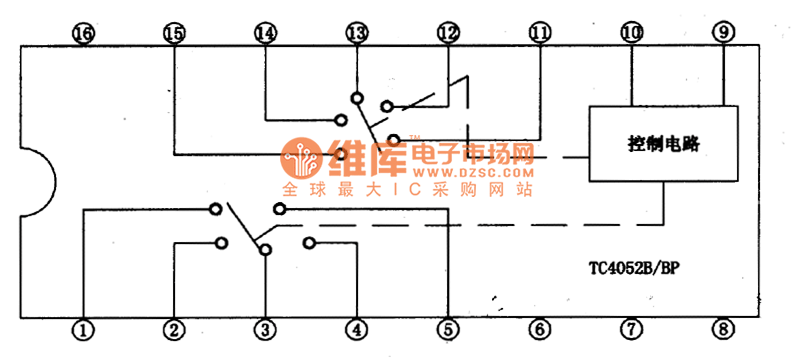

图1 TC4052B/BP集成块的内电路方框图
表1 TC4052B/BP集成电路的引脚功能及数据
2·TC4052B/BP典型应用电路
TC4052BP集成块的典型应用电路如图2所示。它是应用于长虹NC-3机芯彩电卡拉OK电路中用做卡拉OK模式切换时的典型应用电路。
图2 TC4052BP集成块的典型应用电路
3.电路工作过程
R路信号加到TC052BP的①、②、(15)脚，L路信号加到(11)、(12)、④脚。选定的R路信号从③脚输出，L路信号从(13)脚输出。
TC4052BP的信号切换与卡拉OK模式间的对应关系见表2所列。
表2 TC4052BP的信号切换与卡拉OK模式对应关系表
