TA8851CN I2C总线控制开关集成电路图

出处:flanix时间:2009-04-01

  TA8851CN是日本东芝公司生产的大规模I2C总线控制的电子开关集成电路,用于进行视频、音频多路信号的切换与控制。

1.功能特点

  TA8851CN集成电路内含多路电子开关电路、I2C总线接口电路以及静音控制等电路。其集成块的内电路方框图如图1所示。

2.引脚功能及数据

  TA8851/CN集成电路采用54脚封装方式,其应用在大屏幕彩色电视机中。作为TV/AV/S转换开关时,其集成电路的弓脚功能及数据见表1所列。

  提示:检修故障叶,可用示波器测各路信号的输入与对应输出端是否有信号输出,以此来确认Ic内电子开关是否损坏。

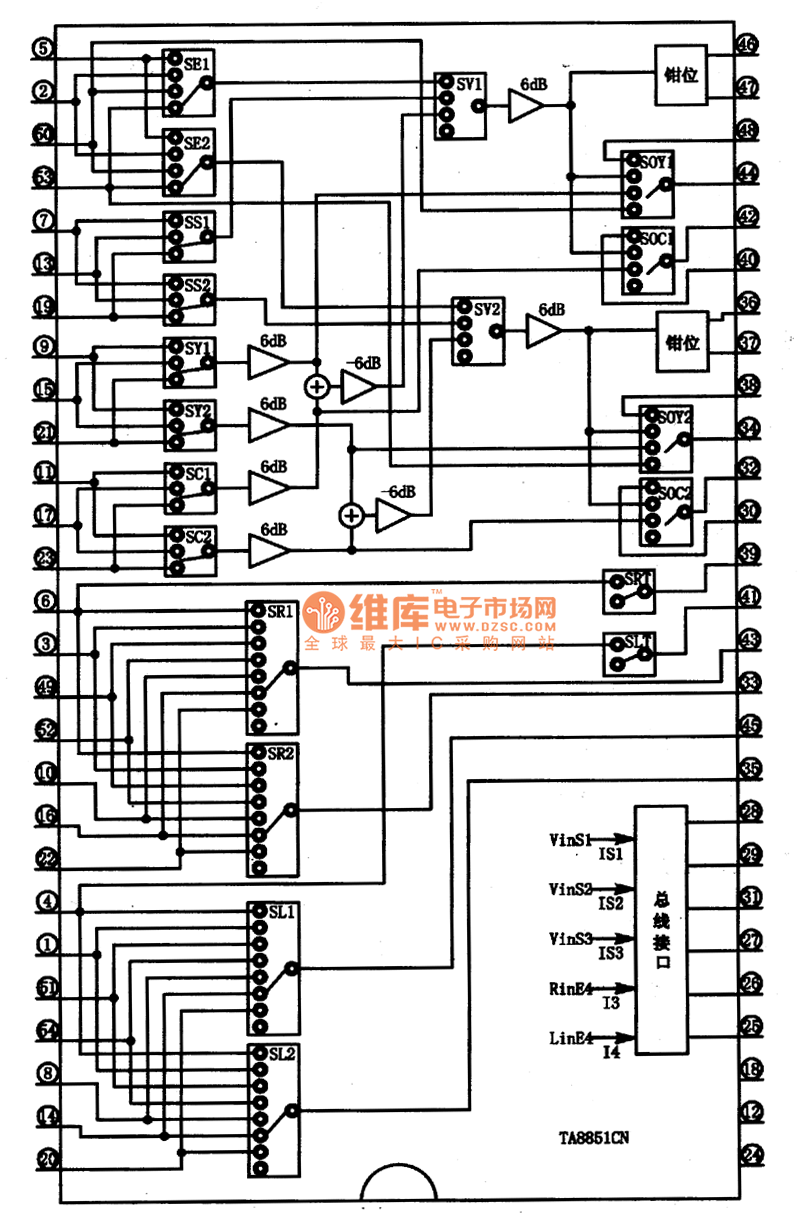

TA8851N集成块的内电路方框图


  图1 TA8851N集成块的内电路方框图
TA8851CN集成电路的引脚功能及数据

TA8851CN集成电路的引脚功能及数据

  表1 TA8851CN集成电路的引脚功能及数据
