延时开关电源插座电路图

出处:huore时间:2011-04-06

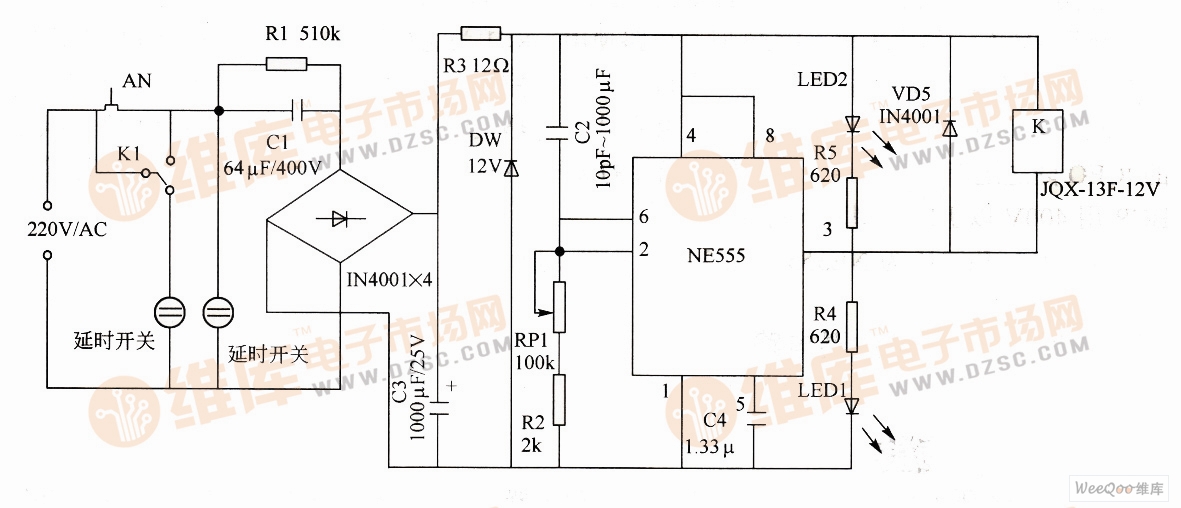

  如图所示是由NE555定时器、桥式电路、发光二极管LED以及开关等组成的延迟开关电源插座电路。本电源插座主要适用于家用电器、照明灯等电源的开或关。

延时开关电源插座电路

开关电源插座电路

  在图中,按下AN,12V工作电压加至延迟器上,NE555的触发端2脚和6脚为高电平,则NE555的输出端3脚输出为低电平,因此继电器K工作,触点K1吸合,这时“延关”插座得电,而“延开”插座无电。
  这时电源通过电位器RP1、电容器C2、电阻器R2接“地”,对C2进行充电,随着C2电压的升高,NE555触发端的电压下降,当NE555的触发端电压下降至2/3VCC时,NE555的输出端变为高电平,这时继电器K不工作,则其控制触点恢复原位, “延关”插座失电,而“延开”插座得电。这样就满足了不同的需求,LED1、LED2作相应的指示作用。
  延时时间由C2及RP1+R2的值决定,t≈1.1C2(RP1+R2),RP1指有效部分。按要求配置元器件参数,即可得到想要的延迟开关电源插座
