SAA7283ZP丽音解码集成电路图

出处：HIGHWAY时间：2009-03-19

　　SAA7283ZP是一块丽音码解集成电路，应用于各种国产和进口大屏幕彩电中作丽音解码。

　　SAA7283ZP集成电路内含丽音解码器所需的全部功能，包括8.192MHz时钟电路、I2C总线接口电路、静音控制电路、载波环路，以及其他一　　些辅助功能电路。该IC采用52脚双列直插式封装，其集成电路的引脚功能及在康佳T3888N型大屏幕彩电上实测的数据见表1所列。第(49)、(50)脚电压在测量时有波动现象。

5M72832P集成电路的引脚功能及在康佳T3888N型大屏幕彩电上实测的数据

　　

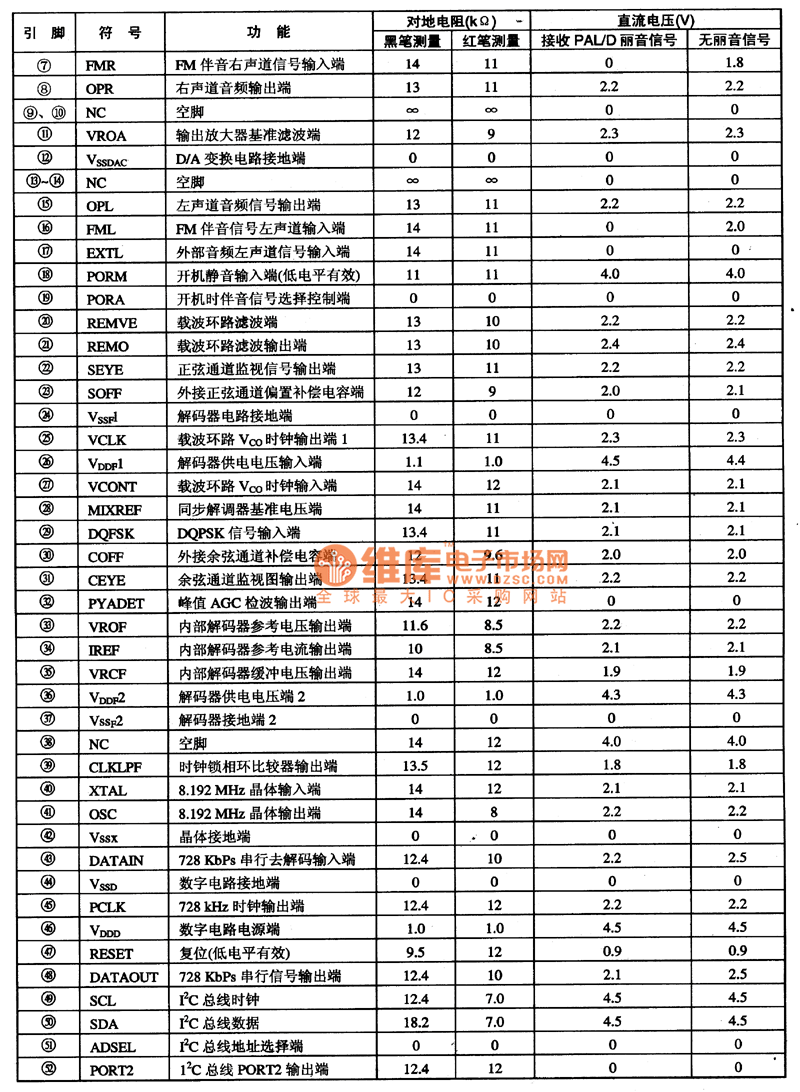

　　表1 5M72832P集成电路的引脚功能及在康佳T3888N型大屏幕彩电上实测的数据
