24WCl6P　存储器集成电路图

出处：roye_yang时间：2009-03-10

　　24WCl6P是一块存储器集成电路，是专为康佳S系列大屏幕彩电并与超级芯片VCT3803A一O1A配套使用的存储器集成电路。

1.功能特点

　　24WCl6P集成电路内含I(2)C总线电路、存储器数据存储电路、存储器地址电路、存储器供电电路，以及其他一些辅助功能电路等。

2.引脚功能及数据

　　24WCl6P集成电路采用8脚双列直插式封装，应用在康佳P29605、P29715系列大屏幕彩电上，其集成电路的引脚功能及数据见表1所列。

24WCl6P集成电路的引脚功能及数据

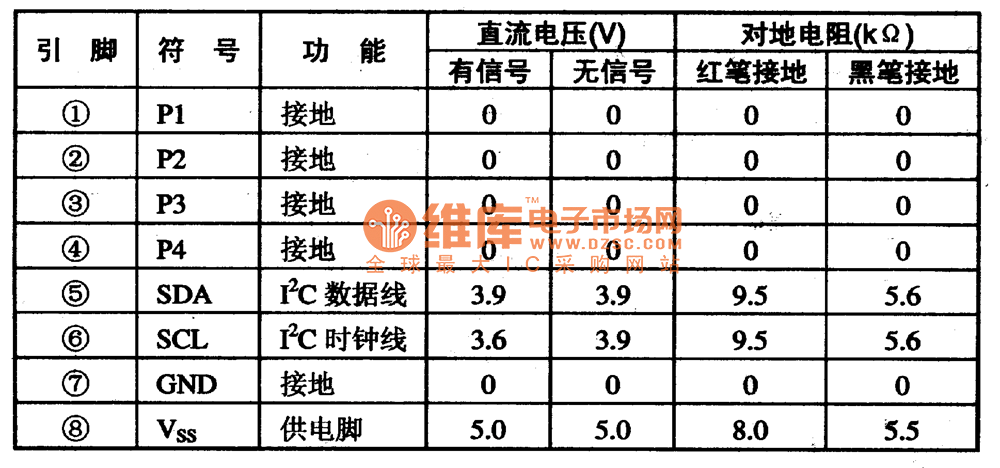

　　表1　　24WCl6P集成电路的引脚功能及数据
