M37221M6-单片微电脑控制集成电路图

出处：gunaaaa时间：2009-03-02

　　M37221M6是日木三菱公司生产的单片微电脑控制集成电路，专用于TCL银佳系列大屏幕彩色电视机中，如TCL2911DZ、3811DZ、3416DI等，在TCL系列机型中的型号为TCL一Mll。
　　1·功能特点
　　M37221M6集成电路内含频段控制、I平方C数据和时钟总线，键开关编译码、字符显示、AV/TV转换控制、制式切换控制、音调控制、调谐电压控制、待机/开机控制、主时钟晶振、字符显示时钟电路，以及其他各种控制电路。
　　2、引脚功能及数据
　　M37221M6集成电路采用42脚双列直插式封装，应用在TCL2911DZ银佳系列彩电上，其集成电路的引脚功能及数据见表１所列。

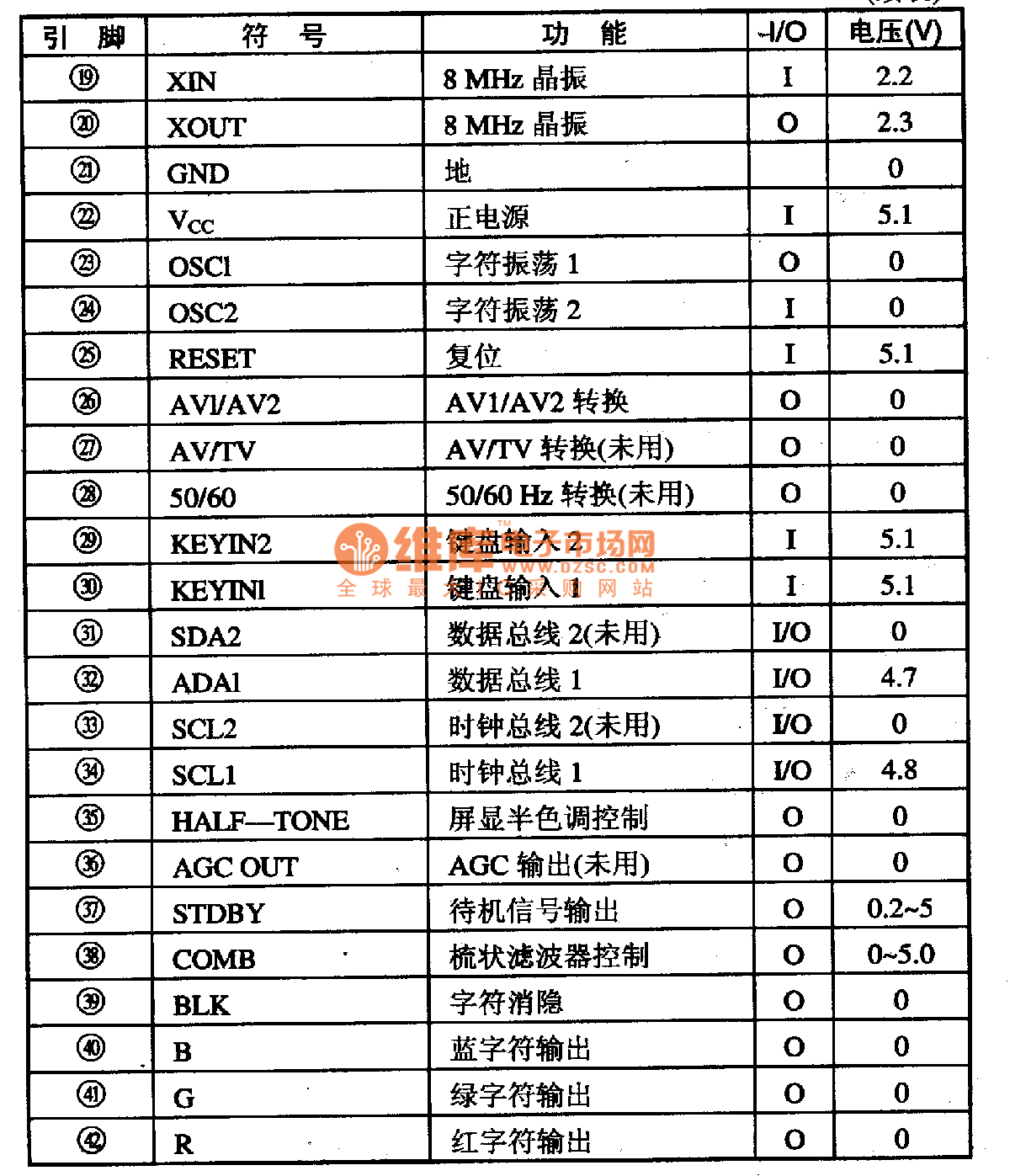

　　　　　　　　　　　　　　　　　　　　　　　　　　　　表1 M37221M6集成电路的引脚功能及数据
