　　LA4520是日本三洋公司生产的单片放音集成电路。在国内目前流行的国产、进口件组装或进口单放机及收放机中应用相当广泛。

　　LA4520内电路方框图及引脚功能

　　1.LA4520集成块的内电路主要由两路相同的放音前置放大电路、功放电路等组成。其集成块的内电路方框图如图1-1所示。该IC采用20脚双列式封装，其集成电路的引脚功能及数据见表1-1所列。

　　2·LA4520典型应用电路LA4520集成块的典型应用电路如图1-2所示。
LA4520-单片立体声放音柒成电路图

　　　　　　　　　　
　　　　　　　　　　　　　　　　　　　　　　　　　　　表1-1 LA4520单片放音机集成电路的引脚功能及数据
　　3·信号流程

　　由于图1-1电路左、右声道对称，下面以L声道为例，介绍其放音信号流程。L声道磁头拾取的信号，从LA4520集成块的(8)脚输入至IC内的前置放大电路，经前置放大后从(10)脚输出至Rl电阻、Cl电容、音量电位器W4端，经音量控制以后到R2电阻，LA4520(11)脚进入IC内的功放电路进行放大，放大后的信号从(14)脚出至稽合电容C4便L声道耳机重放出声音。

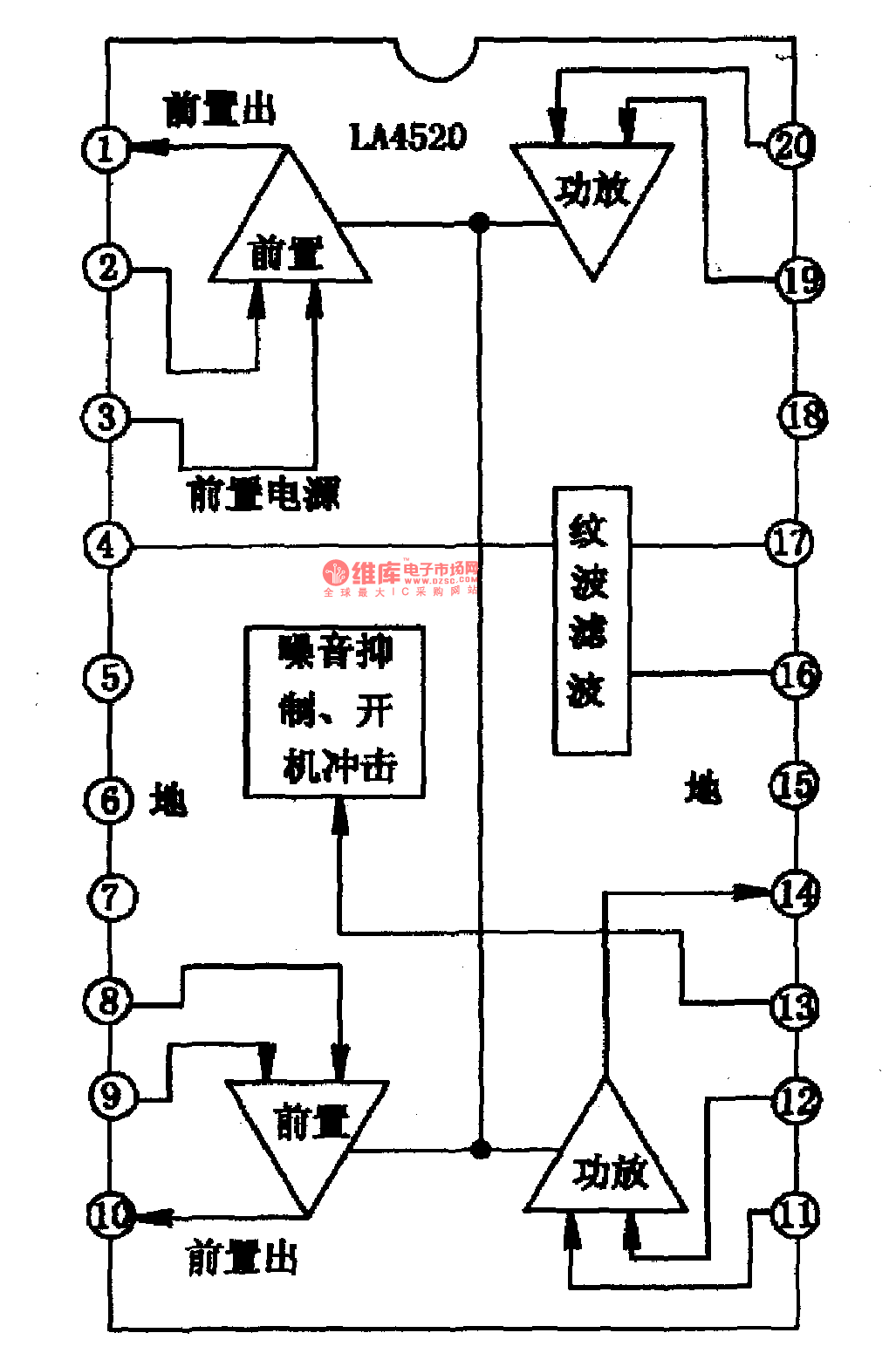

　　　　　　　　　　　　　　　　　　　　　　　　　　　图1-1 LA4520集成块的内电路方框图
LA4520-单片立体声放音柒成电路图

　　　　　　　　　　　　　　　　　　　　　　　　　　图1-2 LA4520集成块的典型应用电路

　　LA4520集成电路(10)脚与(9)脚间所接的R3、R4、C3为L声道前置放大电路输出信号反馈元件;R5、C5为输入端反馈元件。

　　4·故障检修提示

　　检修某一声道无声、有声但失真，声小等故障时，可先判断是直流通路问题还是交流通路的故障。这可以通过测量LA4520各引脚上的电压来确定。若测得的电压与表1-2基本相同，则就说明问题出在交流信号通路中。
