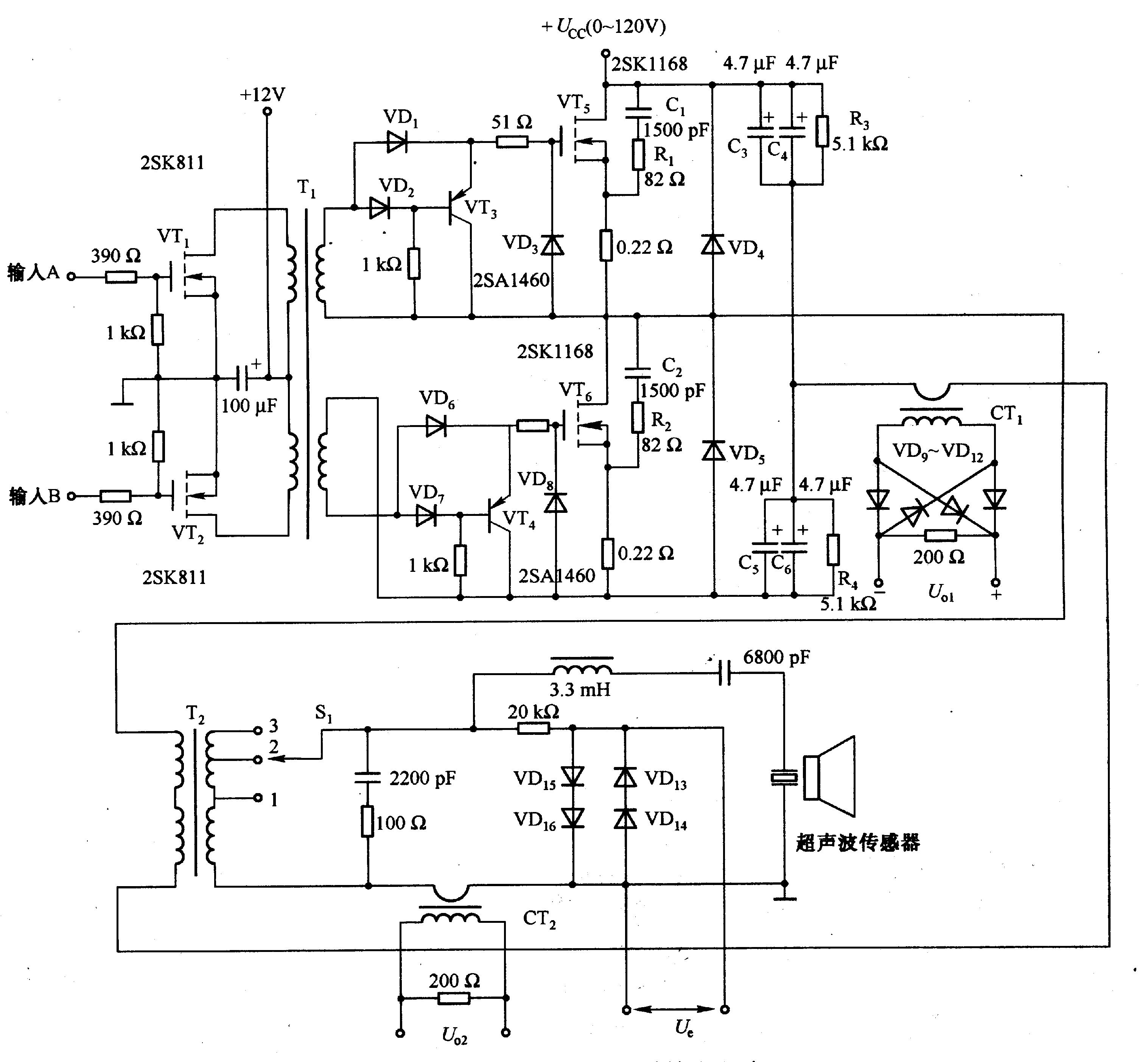

图2-18是超声波振荡器的开关输出电路。输出电路的电源+U巳大都是对交流电源进行整流、平滑得到的直流电压,电压比较高,电路申为120V。控制电路采用+12V电源,因此,低高压之间采用变压器Tl进行电气隔离。控制电路的输入A和B来自集成控制器输出的相位差180°的脉冲电压,该电压经VT1和VT2放大,再经过变压器Ti驱动功率MOSFET管VT5和VT6。VT5和VT6的栅极驱动信号的占空比约为45%,栅极电压 U(GS)的峰值约为lOv。
当VT5或VT6截止时,栅极蓄积的电荷通过VT3或VT4迅速放电。功率MOSFET的栅极电阻为22一51Ω浪涌吸收电路申的电阻(Rl、R2)约为100Ω(电路中采用82Ω),电容(Cl、C2)为1000一2200pF(电路中采用1500pF)。电路采用单电源供电方式,因此,由R3、C3、C4和R5、C5、C6构成变压器T2的中点电位。在半桥输出电路中接人电流互感器CT1和
CT2,对负载电流进行检测,当有过电流时使电路停止工作,从而保护功率MOSFET。Sl接变压器T2的不同抽头位置,选择不同超声波传感器需要的不同电压。
