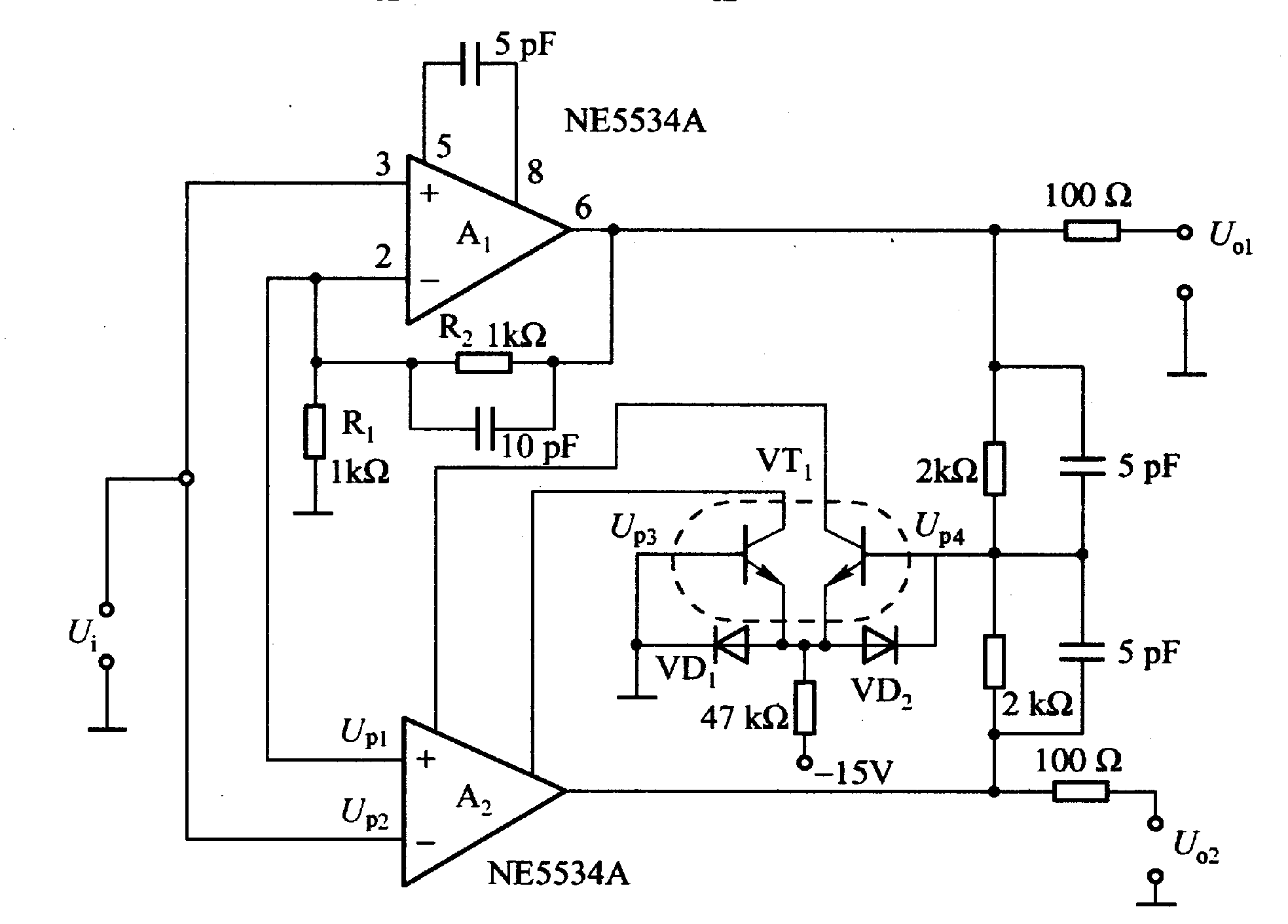

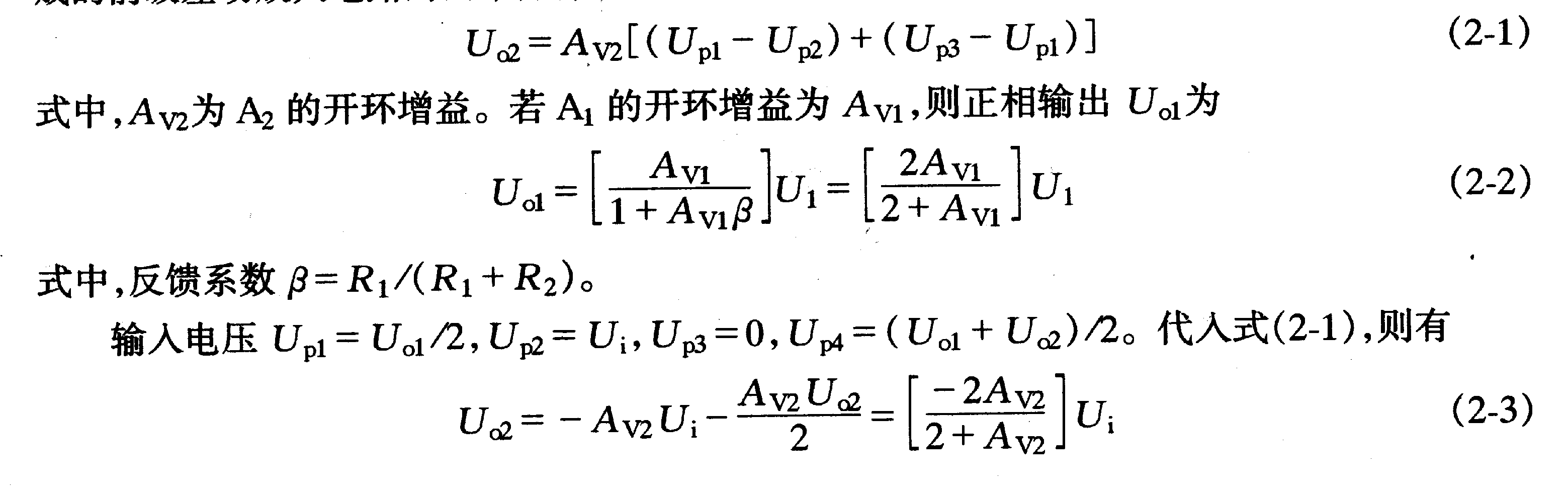

图2-10是正、反相输出相位差180°的电源驱动电路。若由VTl共射极电流与A2片内构成的前级差动放大电路的两个晶体管的共射极电流相等,则下式成立,即
将式(2-2)和式(2-3)进行比较,若A(V1)=A(V2),则U。1/Ui与U。2/Ui具有相同的频率特性,对于任意的频率,正相输出U。l与反相输出U。2相位差180°。
