电焊机空载节电器十

出处：19810704时间：2008-09-22

电路工作原理

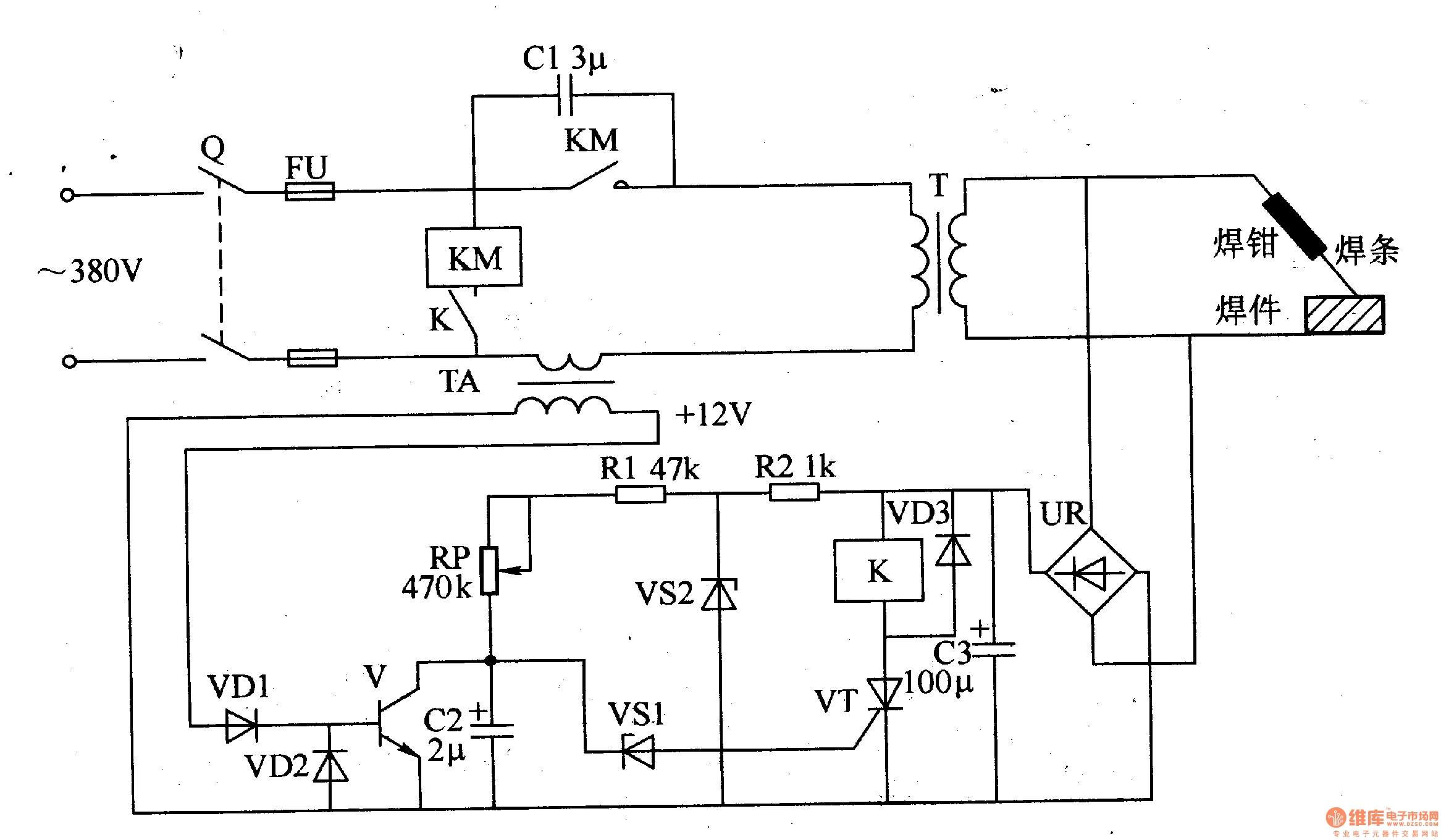

该电焊机空载节电器电路由检测电路和节电控制电路组成，如图8-14所示。

    检测电路由电流互感器TA、二极管VDl、VD2、晶体管V、整流桥堆UR、滤波电容器C3组成。
    节电控制电路由电阻器Rl、R2、电容器Cl、C2、稳压二极管VSl、VS2、晶呵管VT、二极管VD3、继电器K和交流接触器KM组成。
    刀开关Q、熔断器FU和电焊机变压器T组成。
　　接通刀开关Q，交流380V电压 (或交流220V电压)经K的常闭触头加至KM上，使KM通电吸合，KM的常开触头接通，电焊机可以进行正常焊接。若禾进行焊接，则电流互感器TA产生的感应信号很微弱，V处于截止状态。此时T的二次绕组两端将产生儿十伏的交流电压，该电压经UR整流、C3滤波后为KM的控制电路提供直流工作电压，同时还经Rl、，R2、RP限流后对C2充电。当C2两端电压充至一定值时，VSl击穿导通，使VT受触发导通，K通电吸合，其常闭触头断开，使KM释放，KM的常开触头断开，Cl串接在T的回路申，电焊机迸人空载节电状态。
　　焊接时，焊条与焊件接触，使T的二次绕组因短路而电压下降，K释放，KM吸合，KM的常开触头将Cl短路，电焊机可进行正常焊接操作。在焊接过程中，流过TA绕组的电流增大，使其二次绕组上的感应电压增高，V导通，C2通过V快速放电后，便VSl和VT截止。停止焊接后，V截止，C2又开始充电，当C2充电至一定值时，VSl和VT又导通，K吸合，KM释放，电焊机自动迸人空载节电状态。
　　调节RP的阻值，可改变C2的充电时司，从而改变延时时司的长短。
　　元器件选择
　　Rl、R2均选用1/2W金属膜电阻器。
　　RP选用2W的有机实心电位器。
　　Cl选用耐压值为630V的CBB电容器或油浸电容器;C2选用耐压值为16V的铝电解电容器;C3选用耐压值为1OOV的铝电解电容器。
　　VDl-VD3均选用1N4007型硅整流二极管。
　　VSl选用2CWl5型硅稳压二极管;VS2选用2CWl8型硅稳压二极管。
　　UR选用lA、lOOV的整流桥堆。
　　V选用S9013或S8050型硅NPN晶体管。
　　VT选用MCRlO0-6型晶闸管。
　　K选用JRX-l3F型直流继电器。
　　KM选用线圈电压为380V(或220V)的交流接触器。
　　Q、FU和TA应根据T的实际功率来选择。
