电焊机空载节电器五

出处：drq1997时间：2008-09-22

　　本例介绍电焊机空载节电器 ,电路简单,动作灵敏,性能可靠。
　　电路工作原理

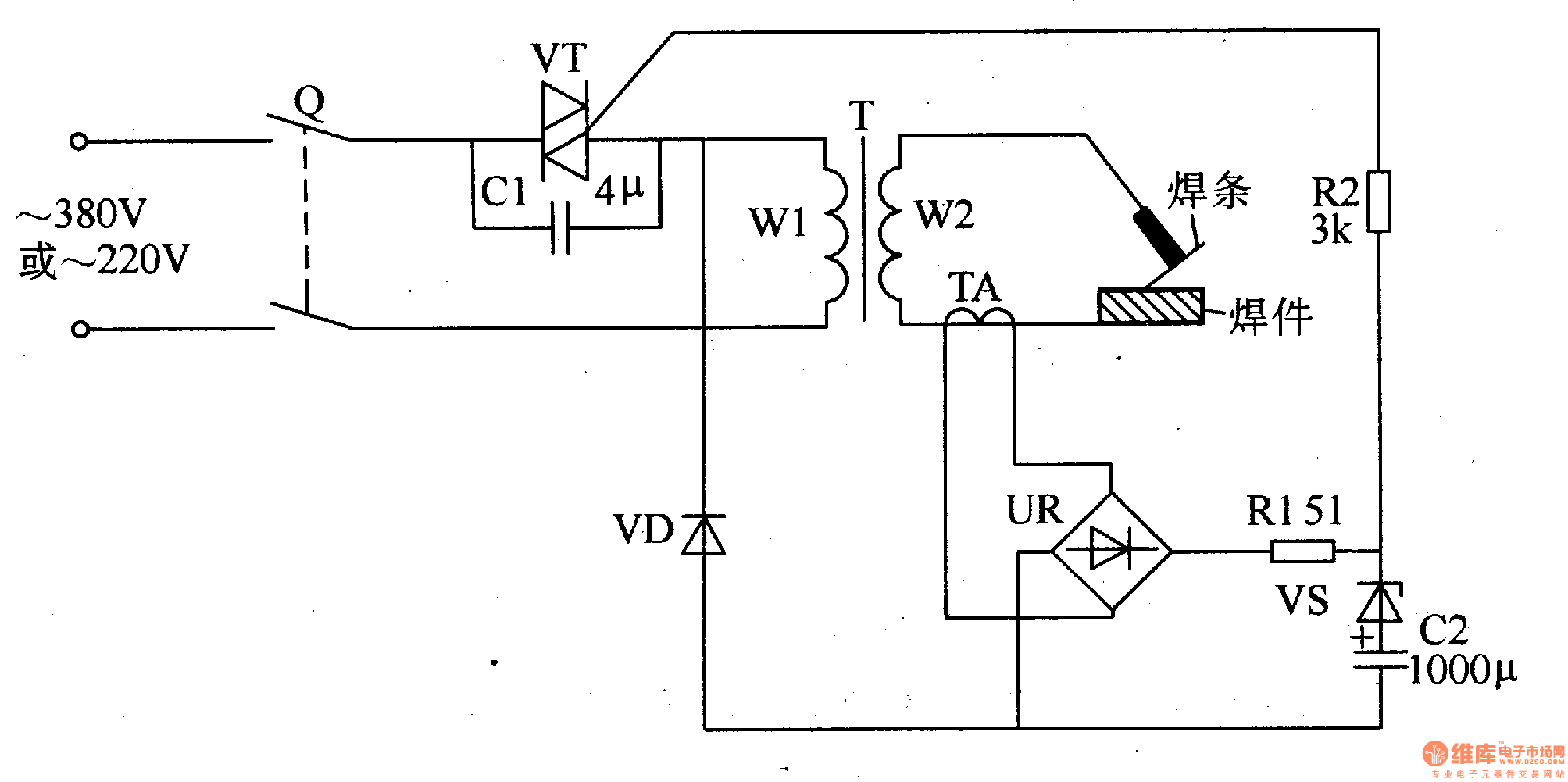

　　该电焊机空载节电器电路由电流检测控制电路和节电控制电路组成，如图8-9所示。

　　电流检测控制电路由电流互感器TA、整流桥堆UR、电阻器Rl、稳压二极管VS、电容器C2和二极管VD组成。
　　节电控制电路由电阻器R2、晶闸管VT和电容器Cl组成。
　　接通刀开关Q后，交流380V电压 (或220V电压)加在由Cl和电焊机变压器T绕组Wl两端，仅有十几伏交流电压，TA中无感应电流产生，VT处于截止状态，电焊机处于节电待机状态。
　　焊接时，焊条与焊件接触，T的二次绕组产生短路电流，TA上产生约3V感应电压，此感应电压经UR整流及RI、R2限流降压后使VT受触发导通，VT的导通将Cl短路，电焊机起弧焊接。电焊机起弧后，TA感应的电流增大，电压增高，使VS击穿导通，C2充电。
　　在更换焊条或其他原因需要短时引停焊时，C2通过VS和R2向VT的门极放电，使VT维持导通。当C2放电完毕，VT截止，Cl又接人T的回路，电焊机又进大节电状态。
　　改变C2的容量值，可改变VT延时导通的时司。
　　元器件选择
　　Rl选用3W的线绕电阻器;R2选用2W金属膜电阻器。
　　Cl选用耐压值为630V的油浸电容器或CBB电容器;C2选用耐压值为16V的铝电解电容器。
　　VD选用1N4007型硅整流二极管。
　　VS选用2CWl2型硅稳压二极管。
　　UR选用lA、5OV的整流桥堆。
　　VT选用25-5OA、600V的双向晶呵管 (其触发电流应小一些)。
　　TA选用穿心式电流互感器。
　　Q和T仍使用原电焊机部件。
