本例介绍灯交通灯控制器采用CMOS集成电路来完成定时和序列控制功能，可用于代替各种机械式交通灯控制器。
　　电路工作原理

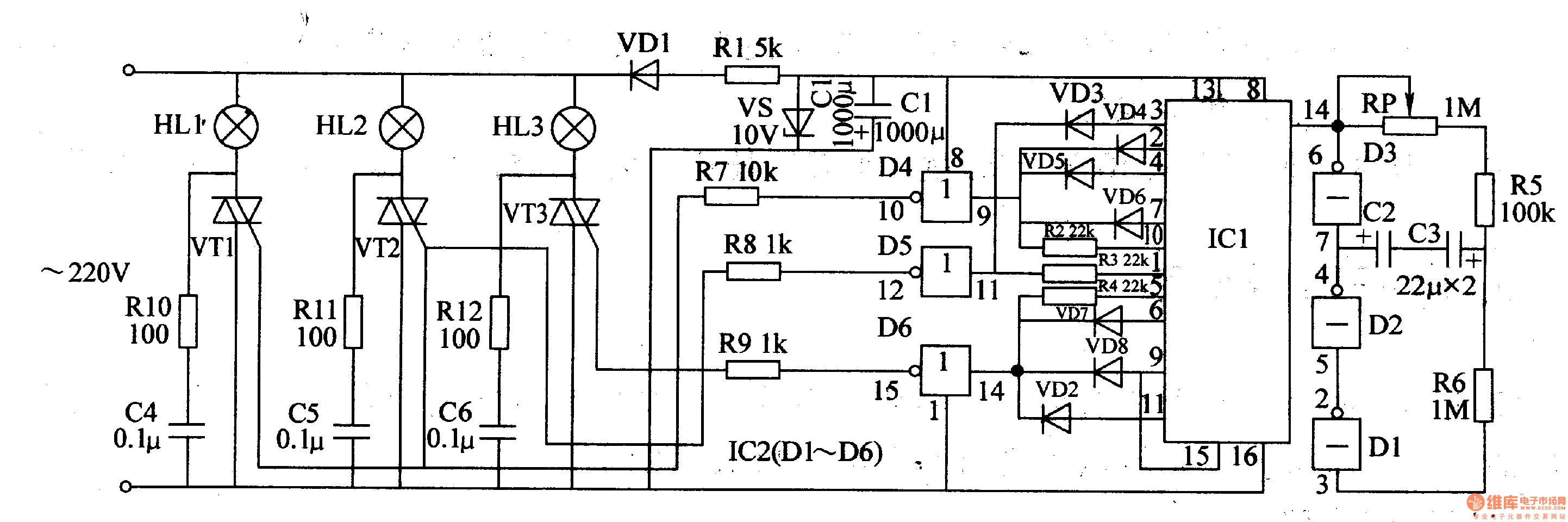

　　该交通灯控制器电路由电源电路、多谐振荡器、计数分配器和灯光控制电路组成，如图7-178所示。

　　电源电路由整流二极管VD1、限流电阻器Rl、稳压二极管VS和滤波电容器Cl组成。
　　多谐振荡器电路由电位器RP、电阻器R5、R6、电容器C2和非门集成电路IC2(Dl-D6)内部的非门Dl-D3组成。
　　计数分配器电路由计数/脉冲分配器集成电路lCI、二极管VD2-VD8和电阻器R2-R4组成。
　　灯光控制电路由IC2内部的非门D4-D6、电阻器R7-Rl2、电容器C4-C6、晶闸管VTl-VT3和指示灯HLl-HL3组戊。
　　交流220V电压经VDl整流、Rl限流降压、VS稳压及CI滤波后，产生lOV直流电压，供给ICl和IC2。
　　多谐振荡器通电后振荡工作，为lC1的14脚提供计数脉冲。该计数脉冲经IC1计数分频处理后，从其各输出端依次轮流输出高电平，通过非门D4-D6使晶闸管VTI-VT3轮流导通，HLl-HL3轮流点亮。
　　当ICl的3脚 (YO端)或I脚 (Y5端)输出高电平时，非门D5输出低电平，使VT2受触发导通，黄色灯HL2点亮，此时非门D4和D6输出高电平，VTl和VT3截止，红色灯HLl和绿色灯HL3不亮。
　　当IC1的2脚、4脚、7脚和10脚 (Yl-Y4端)输出高电平时，非门D4输出低电平，使VTl受触发导通，VT2和VT3截止，HLl点亮。
　　当IC1的5脚、6脚、9脚和11脚 (Y6-Y9端)输出高电平时，非门D6输出低电平，使VT3受触发而导通，HL3点亮。
　　调节RP的阻值，可改变多谐振荡器的振荡周期，调整范围为1-lOs。
　　元器件选择
　　Rl选用5-8W的线绕电阻器;R2-R9选用1/4W的金属膜电阻器或碳膜电阻器;RlO-Rl2均选用lW的金属膜电阻器。
　　RP选用有机实心电位器。
　　Cl和C2均选用耐压值为I6V的铝电解电容器jC3-C5均选用耐压值为400V的涤纶电容器。
　　VDl选用lN5406型硅整流二极管;VD2-VD8均选用1N4148型硅开关二极管。
　　VS选用lW、lOV的硅稳压二极管，例如1N4740等型号。
　　VTl-VT3选用lOA、400-600V的双向晶呵管。
　　ICl选用CD401或CC4017、MCI4017型十进制计数/分配器集成电路;lC2选用CD4069或MC14069型六非门集成电路。
　　HLl-HL3可使用多只l00W的彩色灯泡并联使用，但每路灯泡的总功率应在1500W以内。
