机动车蓄电池充电器 六

出处:iparmour时间:2008-09-17

  本例介绍一款恒流脉冲式机动车蓄电池充电器,其输出电流在几十毫安至5A内连续可调,具有过流保护功能,可用于6V和l2V的小型铅酸蓄电池进行充电。
  电路工作原理

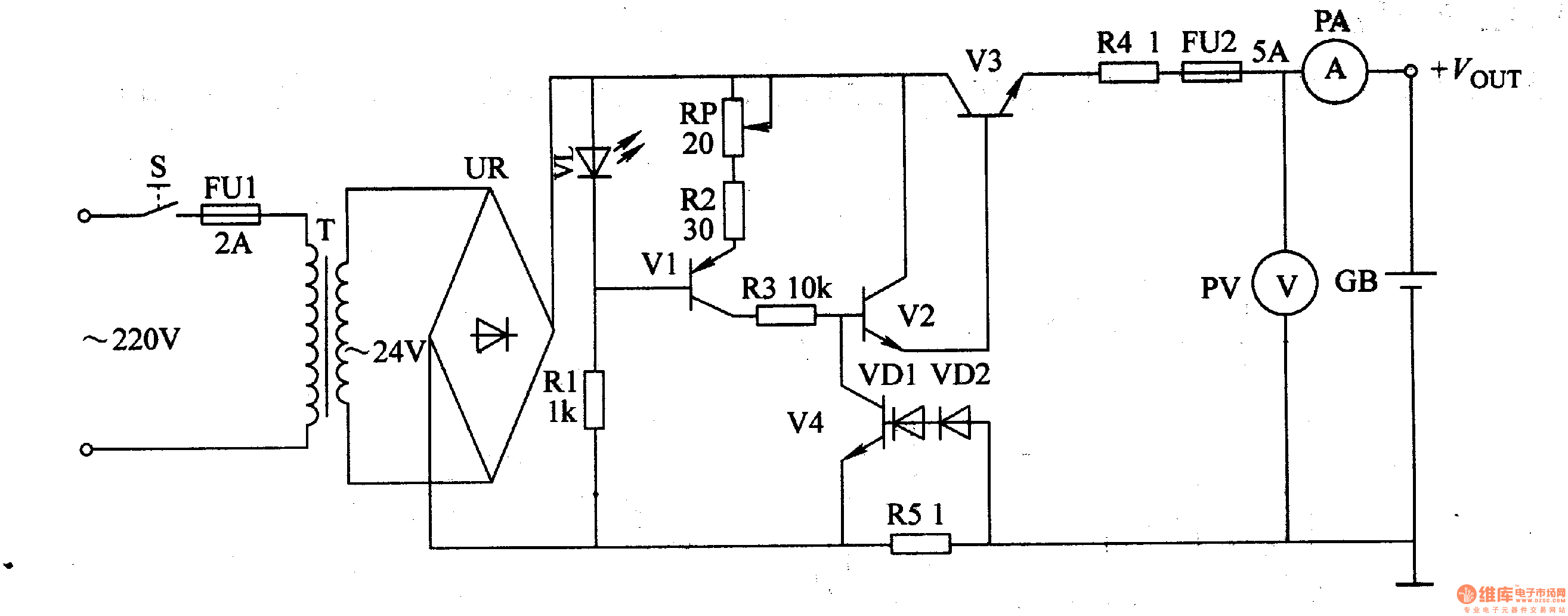

  该机动车蓄电池充电器电路由电源降压整流电路、电流调节电路、电流放大输出电路和过流保护电路组成,如图7-151所示。

  电源降压整流电路由电源变压器T和整流桥堆UR组成。
  电流调节电路由晶体管Vl、发光二极管VL、电阻器Rl、R2和电位器RP组成。
  电流放大输出电路由晶体管V2、V3和电阻器R3、R4组成。
  过流保护电路由晶体管V4、二极管VDl、VD2和电阻器肪组成。
  接通电源开关S,交流220V电压经T降压、UR整流后,产生24V脉动直流电压,加至V2和V3的集电极上。由电流调节/稳流电路为V2提供基极偏置电压,便V2和V3导通,从V3发射极输出近2OV的直流电压作为蓄电池GB的充电电压。
  调整RP的阻值,可以改变Vl-V3工作电流的大小,从而达到调节充电电流大小的目的。
  当充电电流在额定的输出电流以内时,R5上的电压降较小,不足以使VDl、VD2和V4导通,充电电路正常工作;当充电电流超过额定电流时,R5两端的电压降增大,使VDl、VD2和V4导通,V2和V3的导通能力减弱或截止,从而限制了电流的进一步增加。
  元器件选择
  Rl-R3选用1/4W碳膜电阻器金属膜电阻器;R4和R5均选用lOW线绕电阻器。
  RP选用多圈线绕电位器。
  VDl和VD2选用1N4001或1N4007型硅整流二极管。
  VL选用φ5mm的度发光二极管。
  UR选用lOA、lOOV的整流桥堆。
  Vl选用C8550或58550型硅NPN晶体管;V2和V4选用58050或C8050、3DG8050型硅NPN晶体管;V3选用BU932或MJlO025型硅NPN达林顿晶体管。
  T选用1OOW、二次电压为24V的电源变压器。
  PA选用0-lOA的电流表。
  PV选用0-25V的直流电压表。
