骨质增生治疗仪二

出处：lijixu时间：2008-09-16

　　本例介绍的骨质增生治疗仪，是通过恒流源的两个电极将复方中药离子导入病灶部位，增强中药药性的渗透作用，缓解或解除由骨质增生引起的肢体疼痛、麻木及行走不便等症状。
　　电路工作原理

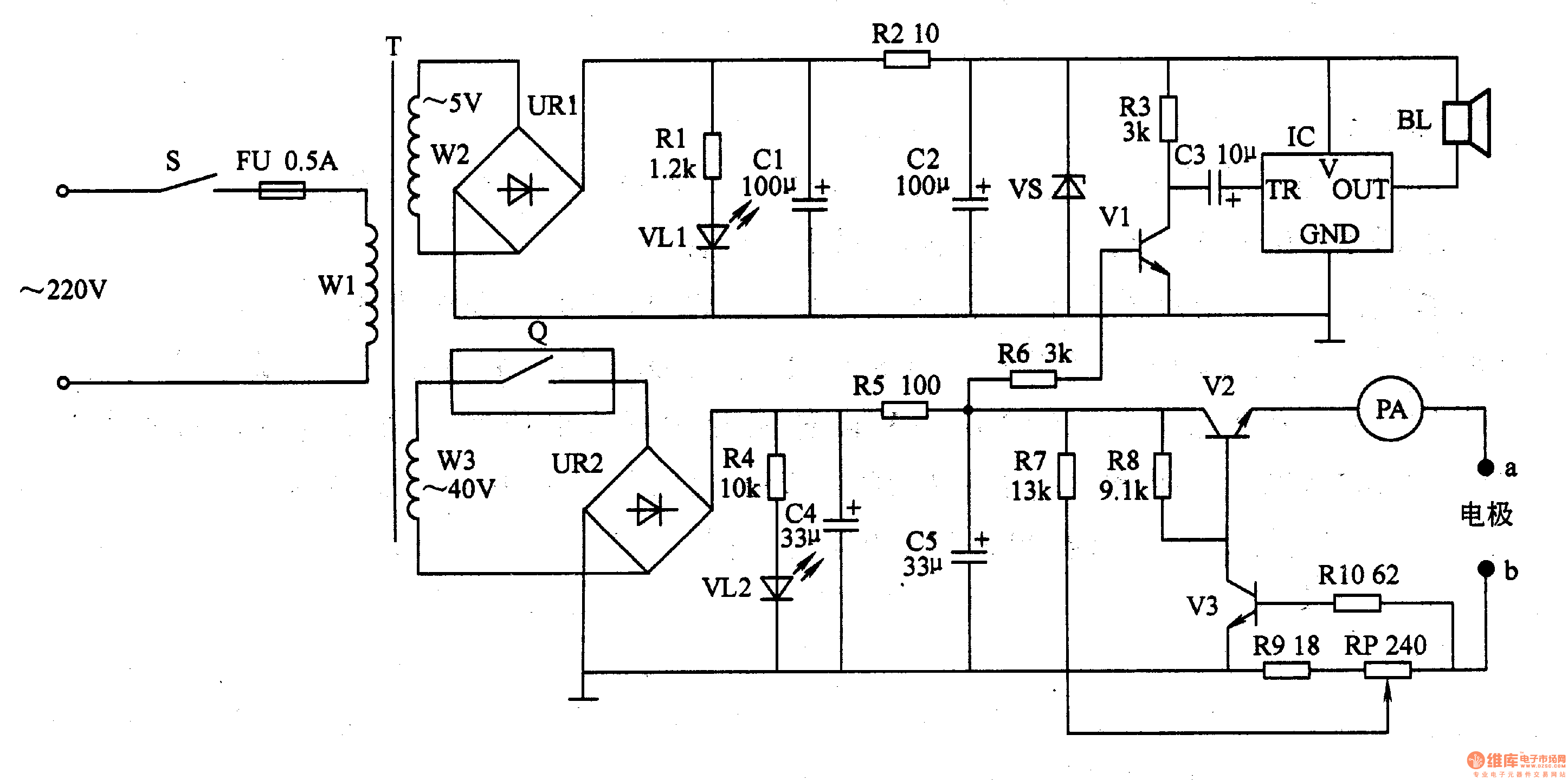

　　该骨质增生治疗仪电路由电源电路、恒流输出电路和声音报警电路组成，如图9-23所示。

　　电源电路由电源开关S、熔断器FU、电源变压器T、定时器Q、整流桥堆URl、UR2、限流电阻器Rl，R2、R4、R5、发光二极管VLl、VL2、滤波电容器Cl、C2、C4、C5和稳压二极管VS组成。
　　恒流输出电路由电阻器R7-RlO、电位器RP、晶体管V2、V3、电流表PA和电极a、b组成。
　　声音报警电路由电阻器R3、R6、电容器C3、晶体管Vl、音乐集成电路IC和扬声器BL等组成。
　　接通电源开关S，交流220V电压经T降压后，在T的W2绕组和W3绕组上分别产生交流5V电压和交流40V电压。
　　交流5V电压经URl整流后分为两路:一路经Rl限流降压后将VLl点亮;另一路经Cl、C2、R2滤波及VS稳压后，为报警电路提供3V直流工作电压。
　　接通定时器后，交流40V电压经UR2整流后，一路经R4限流降压后将VL2点亮;另一路经C4、R5、C5滤波后加至恒流输出电路。C5两端电压还经R6加至Vl的基极，使V1饱和导通，lC和BL不工作。
　　C5两端电压经V2、V3、R7-RlO和RP等恒流调整后，通过电极a、b加至人体的骨质增生部位。调节RP的阻值，可改变输出电流的大小 (患者可根据实际承受能力合理调节，输出电流为3OmA)。
　　在定时时间结束时，定时器内部的控制触头断开，使VU熄灭，C5两端电压逐渐消失，恒流输出电路停止工作，同时Vl截止，IC触发工作，BI」发出音乐报警声，通知医护人员治疗时间已结束。
　　元器件选择
　　Rl、R3、R4、R6和R8-RlO均选用1/4W的金属膜电阻器;R2、R5和R7均选用1/2W金属膜电阻器。
　　RP选用小型合成碳膜电位器或多圈电位器。
　　Cl-C3均选用耐压值为lOV的铝电解电容器;以和C5均选用耐压值为lOOV的铝电解电容器。
　　VS选用1/2W、3V的硅稳压二极管。
　　VLl和VL2均选用φ3mm的高亮度发光二极管。
　　URl选用lA、5OV的整流桥堆;UR2选用0.5A、lOOV的整流桥堆。
　　Vl选用S9013或3DG6型硅NPN晶体管;V2选用DDOlB型硅NPN晶体管;V3选用3DA87型硅NPN晶体管。
　　IC选用普通音乐集成电路，例如KDg300系列。
　　定时器选用0-3Omin的机械定时器。
　　PA选用0-3OmA的电流表，例如WXCg等型号。
　　BL选用0.25W、8n的微型电动式扬声器。
　S选用5A、220V的单极电源开关。
　　T选用1-3W的小型电源变压器。
　　电极a、b使用薄铜板制成
