骨质增生治疗仪 一

出处:2_1_I_C时间:2008-09-16
  骨质增生疾病给患者带来很大痛苦,严重影响正常的日常生活。本例介绍的骨质增疗仪,是将百流电通过两电极施加于患者敷有药物的患病部位,能有效缓解患者的痛苦,到辅助治疗的目的。
  电路工作原理

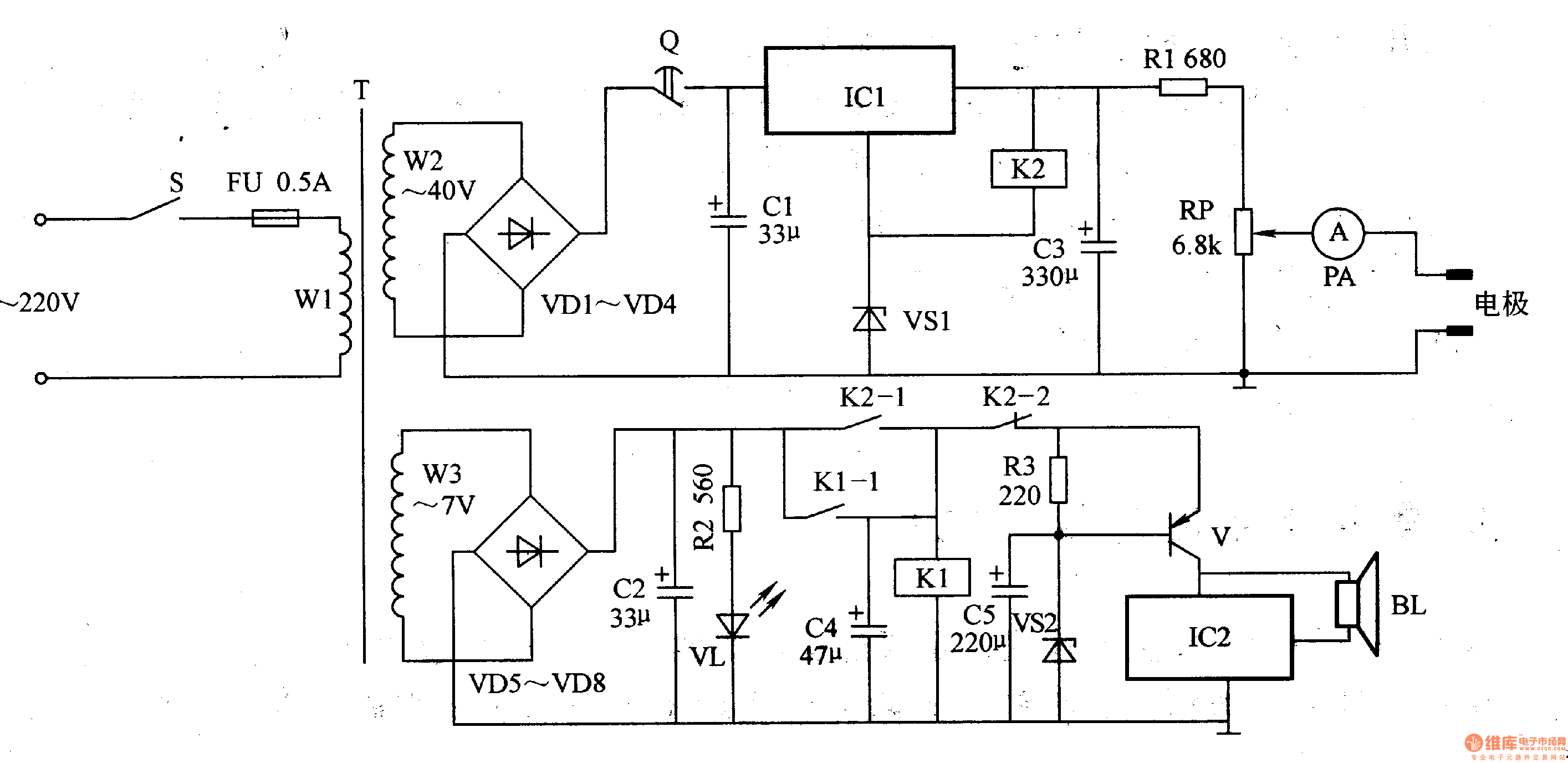

  该骨质增生治疗仪电路由电源电路、定时电路、电流调节电路、控制电路和音乐报路组成,如图9-22所示。

  电源电路由电源开关s、电源变压器T、整流二极管VDl-VD8、滤波电容器Cl、三端集成稳压器ICl、稳压二极管VS1等组成。
  定时电路采用0-60min而机械定肘器Q。
  控制电路由继电器Kl和K2组成。
  电流调节电路由电位器RP和电流表PA等组成。
  音乐报警电路由音乐集成电路IC2、晶体管V和扬声器BL等组成。
  电阻器R2和发光二极管VL组成电源指示电路。
  接通交流220V电压后,在T二次侧的绕组W2和W3上分别产生40V的交流电压和7V的交流电压。交流7V电压经VD5-VD8整流和C2滤波后,将VL点亮。旋动定时器Q(设定治疗时间),交流40V电压经VDl-VD4整流变为直流电压后,通过定时器Q的控制触头加至ICl的输入端上,冉经Cl滤波及IC1、VS1稳压后,从ICl的输出端输出,经Rl和RP限流后,通过电极片加在患者的患病部位上。与此同时,继电器K2吸合,其常闭触头K2-2断开,常开触头饱-1接通,使继电器K1通电,常开触头K1-1接通。
  当治疗时间结束时,定时器Q的触头断开,切断ICl输入端的工作电压,继电器K2释放,其常开触头K2-1断开,常闭触头K2-2接通,C2两端电压经过Kl的常开触头Kl-l和K2-2为音乐报警电路提供工作电压,使该电路工作,从扬声器BL中发出音乐报警声,提示患者治疗时间已到。
  元器件选择
  R1选用1/2W碳膜电阻器;R2和R3均选用1/4W碳膜电阻器。
  RP选用小型实心电位器或碳膜电位器
  C1和C3均选用耐压值为63V的铝电解电容器;C2、C4和C5均选用耐压值为16V的铝电解电容器。
  VDl-VD8均选用1N4001型硅整流二极管。
  VSl选用lW、l2V的lN4742型稳压二极管;VS2选用1/2W、6.8V的lN4099或2CW55型稳压二极管。
  VL选用φ3mm的绿色发光二极管。
  V选用S8550或C8550型硅PNP晶体管。
  ICl选用LM7824或AN7824型三端集成稳压器;IC2选用KDl53型音乐集成电路。
  K1和K2均选用4098型的9V直流继电器。
  T选用15-2OW的降压电源变压器。
  BL选用0.25-0.5W、8Ω电动式扬声器。
  S选用按键自锁式电源开关。
  PA选用30nA的电流表。
