农用自动供水器十六

出处：wsq268时间：2008-09-03

　　本例介绍的农用自动供水器采用数字集成电路，具有电路简洁、元件易购、容易制作、无需调试等特点，可用于各种水塔、水池的水位检测与控制。
　　电路工作原理

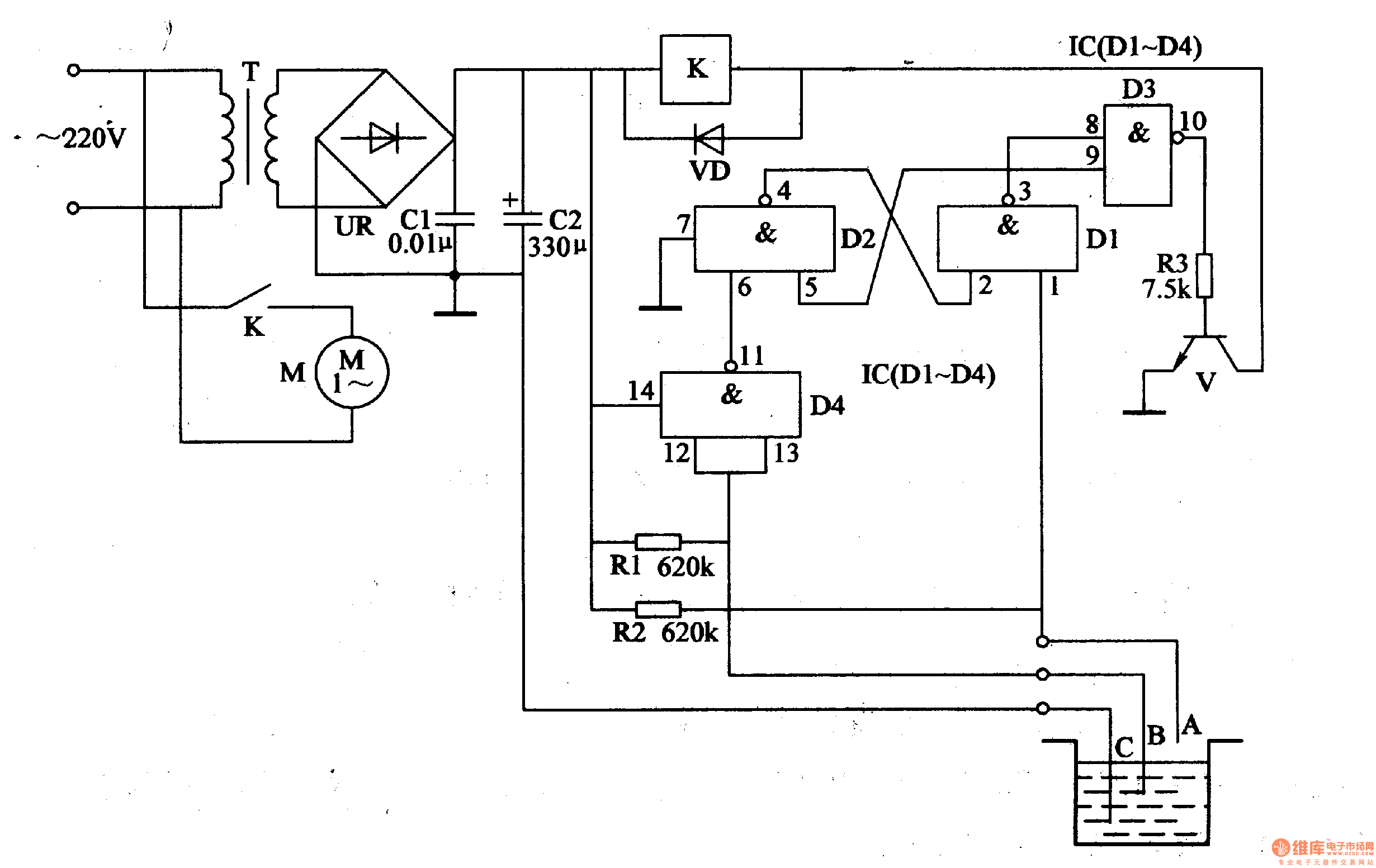

　　该农用自动供水器电路由电源电路和水位检测控制电路组成，如图4-149所示。

　　电源电路由电源变压器T、整流桥堆UR和滤波电容器Cl、C2组成。
　　水位检测控制电路由水位电极A-C、四与非门集成电路IC(Dl-D4)、晶体管V、电阻器Rl-R3、继电器K和二极管VD组成。
　　交流220V电压经T降压、UR整流及Cl、C2滤波后，为继电器K和IC提供约l2V直流电压。
　　在水塔 (或水池)内水位低于低水位电极B时，D4输出低电平，Dl、D2构成的RS触发器受触发而翻转，使D3输出高电平，V导通，K吸合，其常开触点将水泵电动机的工作电源接通，水泵开始抽水。
　　当水塔内水位上升至电极B以上时，D4输出高电平，但RS触发器电路仍维持原来状态，水泵继续抽水。
　　当水位继续上涨至高水位电极A处时，电极A与电极C通过水的阻值相连，使IC的l脚变为低电平，RS触发器受触发而翻转，D3输出低电平，V截止，K释放，水泵电动机M断电而停止抽水。
　　当水位下降至电极A以下时，IC的l脚虽变为高电平，但不能使RS触发器翻转，电路仍保持原有状态，直至水位降至极B以下时，电路才重复循环进行上述工作过程，从而保证水塔内水位在电极A与电极B之间涨落。
　　元器件选择
　　Rl-R3均选用1/4W的碳膜电阻器或金属膜电阻器。
　　Cl选用耐压值为63V的独石电容器;C2选用耐压值为25V的铝电解电容器。
　　VD选用1N4148型硅开关二极管。
　　UR选用lA、5OV的整流桥堆。
　　V选用C8050或S8050、3DG8050型硅NPN晶体管。
　　IC选用CD401l或CC401l、MCl4011型四与非门集成电路。
　　T选用3-5W、二次电压为lOV的电源变压器。
　　K选用NT73A型l2V直流继电器，其触点电流负荷为lOA以上。也可用4098型继电器通过交流接触器来控制M工作。
　　电极A-C采用不锈钢丝来制作。
