机器人要实现的动作和功能较多，需要多个传感器对外界进行检测，并实时控制机器人的位置、动作和运行状态。系统中的所有任务终都挂在实时操作系统μC/0S一Ⅱ上运行，因此不仅要考虑微控制器的内部资源，还要看其可移植性和可扩展性。LPC2129是Philips公司生产的一款32位arm7TDMI-S微处理器，嵌入256 KB高速Flash存储器，它采用3级流水线技术，同时进行取指、译码和执行，而且能够并行处理指令，提高CPU的运行速度。由于它的尺寸非常小，功耗极低，抗干扰能力强，适用于各种工业控制。2个32位定时计数器、6路PWM输出和47个通用I/0口，所以特别适用于对环境要求较低的工业控制和小型智能机器人系统。因此选用 LPC2129为主控制器，可以获得设计结构简单、性能稳定的智能机器人控制系统。

　　无线通信接口设计

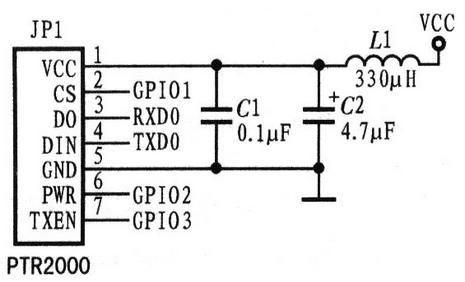

　　系统采用迅通公司生产的PTR2000无线通信数据收发模块。电路接口如图2所示。该模块基于NORDIC公司生产的射频器件nRF401开发，其特点是：①有两个频道可供选择，工作速率高达20 Kb/s;②接收发射合一，适合双工和单工通信，因而通信方式比较灵活；③体积小，所需外围元件少，接口电路简单，因此特别适合机器人小型化要求；④可直接接单片机串口模块，控制简单；⑤抗干扰能力强；⑥功耗小，通信稳定。

　　超声波测距传感器设计与实现

　　两路超声波传感器用以控制机器人避开障碍物，并预测机器人相对目的地距离，起导航作用，其接收部分与微控制器的捕获和定时管脚相连接。整个超声波检测系统由超声波发射、超声波接收和单片机控制等部分组成。发射部分由高频振荡器、功率放大器及超声波换能器组成。经功率放大器放大后，通过超声波换能器发射超声波。

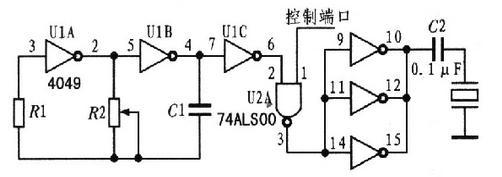

　　图5给出由数字集成电路构成的超声波振荡电路，振荡器产生的高频电压信号通过电容C2隔除掉了信号中的直流量并给超声波换能器MA40S2S.其工作过程：U1A和UlB产生与超声波频率相对应的高频电压信号，该信号通过反向器U1C变为标准方波信号，再经功率放大，C2隔除直流信号后加在超声波换能器MA40S2S进行超声波发射。如果超声波换能器长时间加直流电压，会使其特性明显变差，因此一般对交流电压进行隔除直流处理。U2A为 74ALS00与非门，control_port（控制端口）引脚为控制口，当control_port为高电平时，超声波换能器发射超声波信号。

　　图6示出为超声波接收电路。超声波接收换能器采用MA40S2R,对换能器接收到的信号采用集成运算放大器LM324进行信号放大，经过三级放大后，通过电压比较器LM339将正弦信号转换为TTL脉冲信号。INT_Port与单片机中断管脚相连，当接收到中断信号后，单片机立即进入中断并对超声波信号进行处理和判断。

　　光电检测模块设计

　　设计光电检测模块，使机器人能够检测地面上的白色引导线。光电检测电路主要包括发射部分和接收部分，其原理如图3所示。发射部分的波形调制采用了频率调制方法。由于发光二极管的响应速度快，其工作频率可达几兆赫兹或十几兆赫兹，而检测系统的调制频率在几十至几百千赫兹范围之内，因此能够满足要求。光源驱动主要负责将调制波形放大到足够的功率去驱动光源发光。光源采用红外发光二极管，工作频率较高，适合波形为方波的调制光发射。

　　接收部分采用光敏二极管接收调制光线，将光信号转变为电信号。这种电信号通常较微弱，需进行滤波和放大后才能进行处理。调制信号的放大采用交流放大形式，可以将调制光信号与背景光信号分离开来，为信号处理提供方便。调制信号处理部分对放大后的信号进行识别，判断被检测对象的特性。因此，该模块的本质是将“交流”的、有用的调制光信号从“直流”的、无用的背景光信号中分离出来，从而达到抗干扰的目的。
