闪烁警示灯 四

出处:cl14145696时间:2008-09-01
  在道路施工、建筑施工等场合,常要用到闪烁发光的警示灯。传统警示灯的灯泡在闪烁时会受到较大的电流冲击,这影响了灯泡的使用寿命。
  本例介绍一种长寿命闪烁警示灯电路,其工作时灯泡只是发光强弱变化,而不会产生冲击电流,使用者可免去频繁更换灯泡之苦。
  电路工作原理

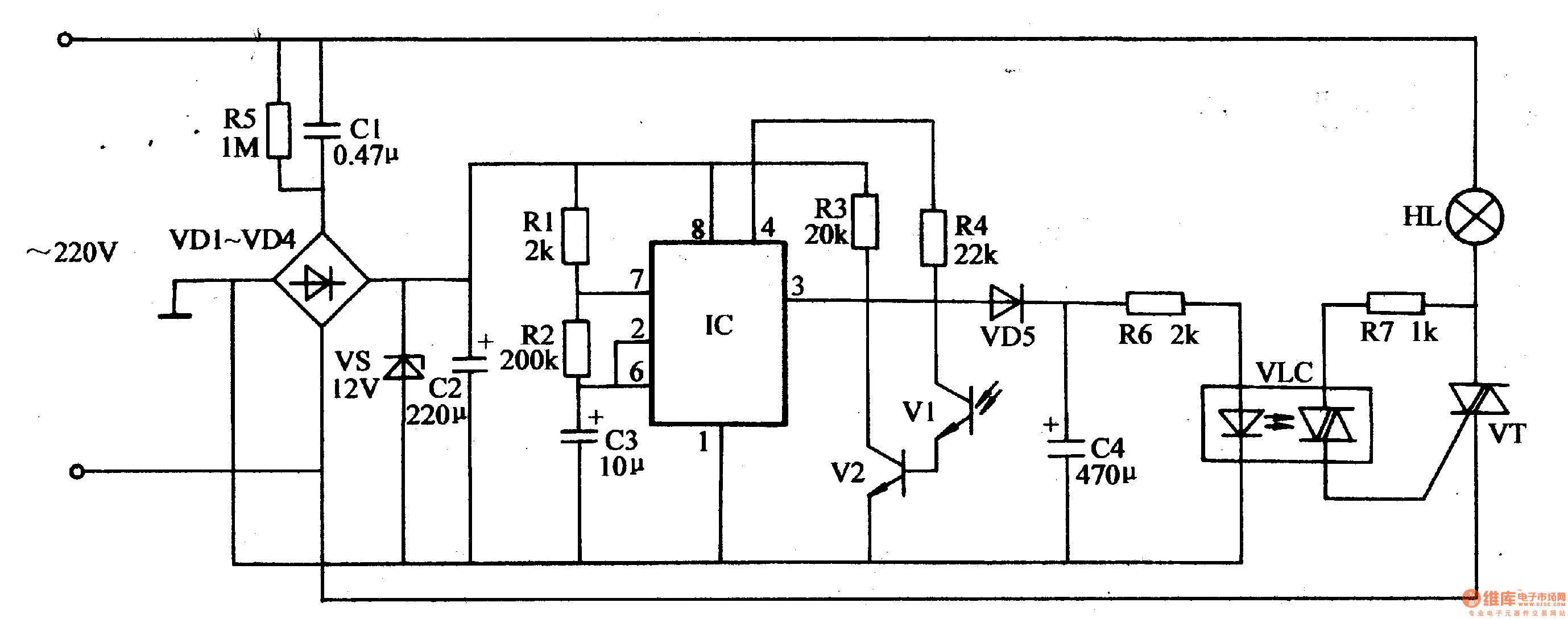

  该闪烁警示灯电路由电源电路、超低频振荡器、光控电路和调光控制电路组成,如图l-205所示。

  电源电路由降压电容器Cl、电阻器R5、整流二极管VDl-VD4、滤波电容器C2和稳压二极管VS组成。
  超低频振荡器由时基集成电路IC和电阻器Rl、R2、电容器C3等组成。
  光控电路由光敏晶体管Vl、晶体管V2、电阻器R3、R4和lC内电路组成。
  调光控制电路由二极管VD5、电容器C4、光电穗合器VLC、电阻器R6、R7、双向晶闸管VT和警示灯HL组成。
  交流220V电压经Cl降压、VDl-VD4整流、C2滤波及VS稳压后,产生l2V直流电压,供给超低频振荡器电路。
  超低频振荡器电路振荡工作后,从lC的3脚输出IHz左右的超低频方波信号。当IC的3脚输出的方波信号为正脉冲时,VD5导通,VLC内部的发光二极管发光,光控晶闸管导通,并触发双向晶闸管VT导通,警示灯HL点亮。
  当lC的3脚输出的方波信号变为负脉冲时,VD5截止,电容器C4上充得的电压经R6对VLC内部的发光二极管放电,使其发光由强变弱,光控晶闸管和双向晶闸管VT的导通量也由大变小,警示灯HL由亮变暗。
  当HL尚未熄灭时,超低频振荡器下一个周期的正半波信号又到来,使VD5导通,HL又由暗变亮。如此循环往复,警示灯HL工作在 "亮+暗+亮+暗"的闪烁状态。
  在白天,Vl受光照射而呈低阻状态,使V2导通,IC因4脚变为低电平 (0.7V左石)而不工作,3脚元输出,VLC和VT均截止,HL不亮。夜晚,Vl呈高阻状态,V2截止,IC正常工作。
  调整电阻器R2的阻值,可改变超低频振荡器的工作频率,从而改变警示灯HL的闪光频率。
  适当改变电容器C4的电容量,使HL在VD5截止后不致过暗,又要有明显的闪烁感。
  元器件选择
  Rl-R4和R6、R7选用1/4W的金属膜电阻器或碳膜电阻器;R5选用1/2W的金属膜电阻器。
  Cl选用耐压值为630V的涤纶电容器或CBB无感电容器;C2-C4均选用耐压值为16V的铝电解电容器。
  VDl-VD5均选用1N4007型硅整流二极管。
   Vl选用3DU系列的光敏晶体管;V2选用S9013型硅NPN晶体管。
  VS选用1N4742(1W、l2V)型硅稳压二极管。
  VT选用TLC336A型 (HL为lOOW时)双向晶呵管,若HL的功率增大,则VT的电流容量也应相应增大。
  IC选用NE555或CD7555型时基集成电路。
  VLC选用MOC302O或MOC302l、MOC3041等型号的光耦合器。
