声控循环彩灯 一

出处:Jelly_chen时间:2008-08-27
  本例介绍的声控循环彩灯,能随着音乐信号的强弱和音调的高低而改变彩灯循环的速度,可用于歌舞厅等娱乐场所。
  电路工作原理

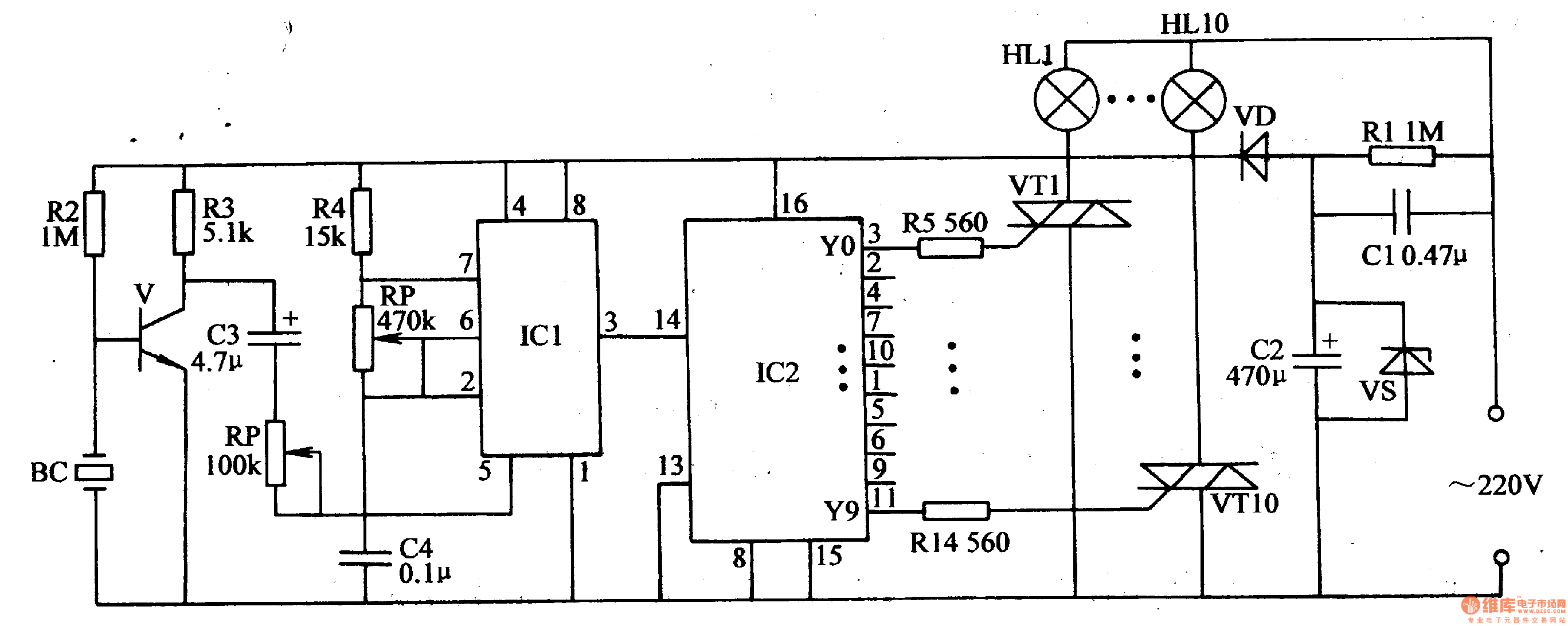

  该声控循环彩灯电路由电电路、声控电路、振荡器、计数脉冲分配器和控制执行电路组成,如图1-108所示。

  电源电路由降压电容器Cl、电阻器Rl、稳压二极管VS、滤波电容器C2和整流二极管VD组成。
  声控电路由压电式换能器BC、晶体管V、电阻器R2、R3和电容器C3、电位器RPl组成。
  振荡器由时基集成电路ICl、电阻器R4、电位器RP2和电容器C4组成。
  计数脉冲分配器由计数/脉冲分配器集成电路IC2担任。
  控制执行电路由晶闸管VTl-VTlO、电阻器R5-R14和彩灯HLl-HLlO组成。限于篇幅,电路中仅画出第1路彩灯的控制电路和第10路彩灯的控制电路,其余各路彩灯的控制电路 (R6-R13、VT2-VT9和HL2-HL9)未画出。
  交流220V电压经C1降压、VS稳压、C2滤波及VD整流后,产生11.4V直流电压,作为V、ICl和IC2的工作电源。
  ICl和外围阻容元件组成的振荡器振荡工作后,从IC1的3脚输出振荡信号,作为lC2的计数脉冲信号。
  在刚接通电源时,IC2的YO端 (3脚)输出高电平,使VTl受触发而导通,第1路彩灯HLl点亮。当lC2开始对振荡脉冲信号计数时,其Yl-Y9端将依次输出高电平,使VT2-VTlO轮流导通,各路彩灯循环闪亮。
  压电换能器BC拾取的音乐信号经晶体管V放大后,加至lCl的5脚,对振荡器的频率进行调制,从而使彩灯的循环速度随着音乐节奏的变化而改变。
  调节RPl的阻值,可以改变声控灵敏度。
  调节RP2的阻值,可以改变振荡器的振荡频率,从而改变彩灯的循环速度。
  元器件选择
  Rl和R5-R14选用1/2W碳膜电阻器或金属膜电阻器;R2-R4选用1/4W或1/8W碳膜电阻器。
  RPl和RP2均选用小型电位器。
  Cl选用耐压值为400V以上的涤纶电容器或CBB电容器;C2选用耐压值为25V的铝电解电容器;C3选用耐压值为l6V的铝电解电容器;C4选用涤纶电容器或独石电容器。
  VD选用1N4007型硅整流二极管。
  VS选用lW、l2V的硅稳压二极管。
  V选用Sg018或3DG9018、S9011型硅NPN晶体管。
  VTl-VTlO均选用耐压值为600V的双向晶闸管,其电流应视每路彩灯的总功率而定。若每路彩灯为1000W,则晶闸管的电流应为SA以上。
  ICl选用NE555型时基集成电路;IC2选用CD4017型十进制计数/脉冲分配器集成电路。
  BC选用HTD-27型压电陶瓷片
