可调直流稳压电源七

出处：nylyt时间：2008-08-25

　　本例介绍一款简易可调的直流稳压电源电路，其输出电压范围为0-3ov，输出电流为1A。
　　电路工作原理

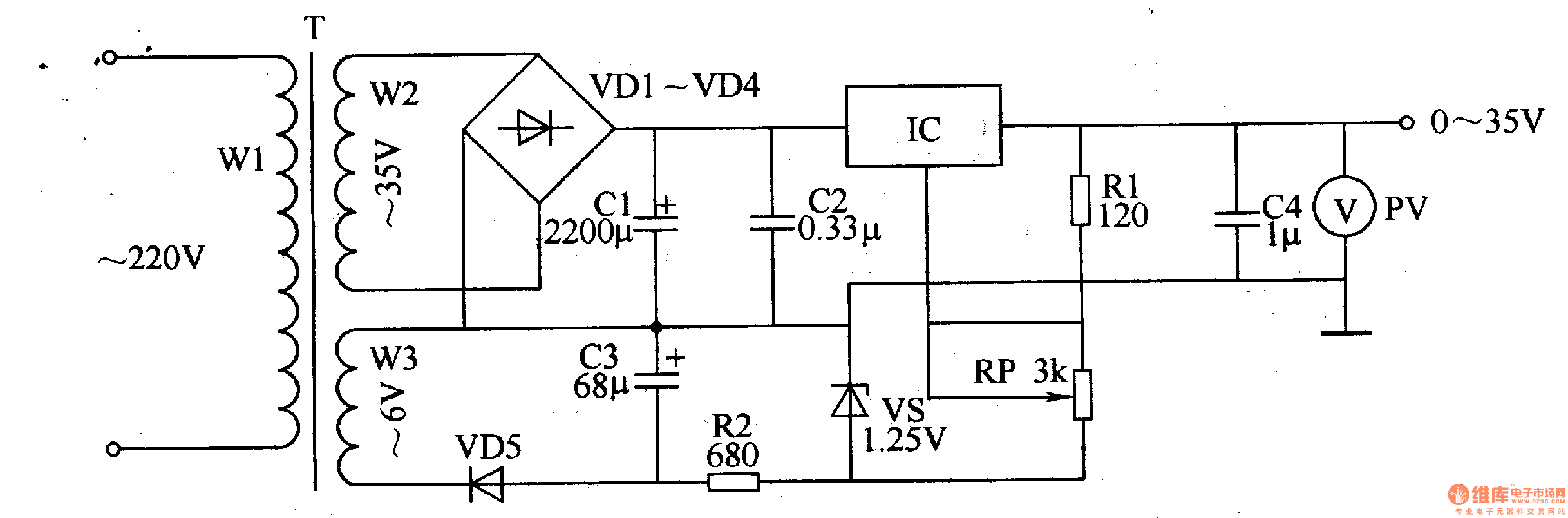

　　该可调直流稳压电源电路由电源输人变换电路、负电压辅助电源电路和稳压输出电路组如图5-12所示

　　电源输人变换电路由电源变压器T、整流二极管VDl-VD4和滤波电容器Cl、C2组成。
　　负电压辅助电源电路由T的W3绕组、整流二极管VD5、滤波电容器C3、电阻器R2和稳压二极管VS组成。
　　稳压输出电路由三端稳压集成电路IC、电阻器Rl、电位器RP、电容器C4和电压表PV组成。
　　交流220V电压经T降压后，在其二次绕组W2、W3上分别产生交流35V电压和交流6V电压。其中交流35V电压经VDl，VD4整流、Cl和C2滤波及IC稳压后输出。交流6V电压经VD5整流、C3滤波、R2限流降压及VS稳压后，产生-1·25V电压，通过RP加在lC的控制端上。调整RP的阻值，可使lC的输出电压在0-30V之间变化。
　　元器件选择
　　Rl和R2均选用1/2W金属膜电阻器。
　　RP选用合成膜电位器。
　　Cl选用耐压值为5OV的铝电解电容器;C2和C4均选用独石电容器;C3选用耐压值为lOV的铝电解电容器。
　　VDl-VD5均选用1N4007型硅整流二极管。
　　VS选用lW、l·25V硅稳压二极管。
　　IC选用LM317或W317型三端稳压集成电路。
　　T选用lOW、二次电压为35V和6V的电源变压器。
　　PV选用0-5OV直流电压表。
