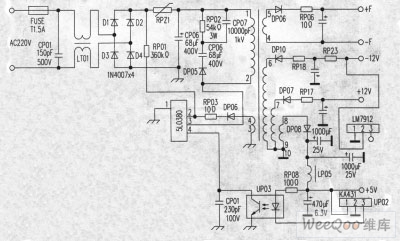

如图为夏新DVD8320型开关电源原理电路。工作原理：实测电路如图所示。开关电源元件为5L0380B。该机开关电源工作原理比较简单。交流220V经CP01和LT01交流滤波后经D1~D4整流。CP06滤波获得+300V直流电压。CP07，RP02，CP03，DP05构成开关变压器绕组尖峰脉冲吸收电路，以保护5L0380内的开关管。
