红外遥控调光、调速器 二

出处:fzj时间:2008-08-22
  本例介绍的红外遥控调光、调速器,使用家用电器 (例如电视机、影碟机、录像机等)的遥控器操作控制,连续按动遥控器上任意键时,可以使照明灯 (或电风扇)按亮 (或高速)→较亮(或申速)→低亮 (或低速)→关羽4种状态依次循环变化。
  电路工作原理

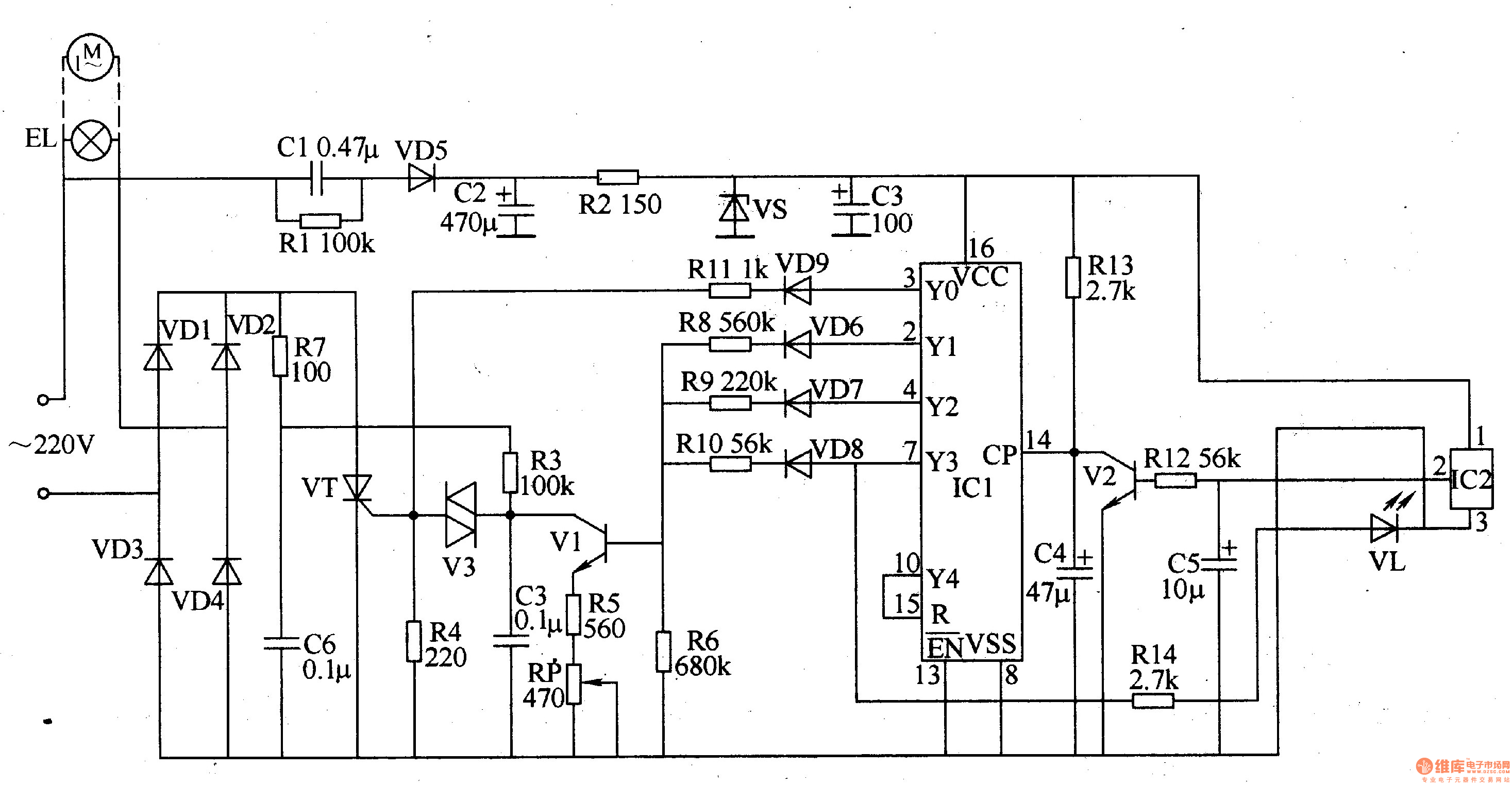

  该红外遥控调光、调速器电路由电源电路、红外接收电路、计数/分配器控制电路、触发控制电路和控制输出电路组成,如图3-159所示。

  电源电路由降压电容器Cl、电阻器Rl、R2、整流二极管VD5、稳压二极管VS和滤波电容器C2、C3组成。
  红外接收电路由红外接收头lC2、电阻器Rl2、晶体管V2和电容器C5组成。
  计数/分配器控制电路由十进制计数/脉冲分配器集成电路ICl、电阻器R8-Rll、Rl3、R14、二极管VD6-VD9、电容器C4和发光二极管VL组成。
  触发控制电路由晶体管Vl、双向触发二极管V2、晶司管VT、电阻器R3、R5、R6、电位器RP和电容器C7组成。
  控制输出电路由晶呵管VT、电阻器R4、R7、电容器C6和二极管VDl-VD4组成。
  交流220V电压经Cl降压、VD5整流、C2和R2、C3滤波及VS稳压后,为lCl和IC2提供6V直流电压。
  在未按动遥控器按键时,IC2的2脚输出高电平,V2处于导通状态,ICl的14脚 (CP端)为低电平,其YO-Y4输出端均输出低电平,VT不导通,照明灯EL(或电凤扇电动机M)不工作。
  当按动一下遥控器上的任意键时,IC2的2脚输出低电平脉冲,便V2瞬司截止,从ICl的14脚输入一个高电平计数脉冲,ICl的YO端输出高电平,使VT受触发而导通,此时负载(EL或M)处于全电压工作状态,照明灯EL的亮度为 (若控制电风扇,则为高速)。
  第2次按动遥控器任意键时,IC1的14脚输入第2个计数脉冲,其Yl端输出高电平(YO端恢复为低电平),使Vl刚好导通,C7充、放电的速度变慢,VT的导通角变小,加在负载上的工作电压降低,此时EL由高亮状态变为较亮状态 (若控制电风扇,则由高速变为中速)。
  第3次按动遥控器任意键时,IC1的14脚输入第3个计数脉冲,其YZ端输出高电平,使Vl的导通程度进一步增强,通过R3、C7和V3、R4使VT的导通角进一步变小,加在负载上的工作电压进一步降低,EL由较亮状态变为低亮状态 (若控制电风扇,则由中速变为低速)。
  第4次按动遥控器任意键时,IC1的14脚输入第4个计数脉冲,其Y3端输出高电平,Vl饱和导通,由R3和C7组成的充放电电路失去作用。VT因门极无触发脉冲而截止,EL熄灭(或M停转)。
  第5次按动遥控器任意键时,IC1的14脚输入第5个计数脉冲,其Y4端输出的高电平直接加入15脚 (R端),使ICl强制复位,YO端又输出高电平,VT导通,负载全电压工作。
  继续按动遥控器任意键,则重复上述过程。
  调整RP的阻值,使ICl的Y3端输出高电平时,Vl饱和导通,VT截止。
  元器件选择
  Rl、R2和R7均选用1/2W金属膜电阻器;R3-R6和R8-Rll选用1/4W碳膜电阻器或金属膜电阻器。
  RP选用密封式实心可变电阻器。
  Cl和C6均选用耐压值为400V以上的涤纶电容器或CBB电容器;C2选用耐压值为25V的铝电解电容器;C3-C5均选用耐压值为16V的铝电解电容器;C7选用独石电容器。
  VDl-VD5均选用1N4007型硅整流二极管;VD6-VDg均选用1N4148型硅开关二极管。
  VS选用lW、6.2V的硅稳压二极管。
  VL选用φ3mm高亮度发光二极管。
  Vl和V2均选用S9013或2SCl815、C8050型硅NPN晶体管;V3选用DB3型双向触发二极管。
  VT选用3A、600V的晶闸管。
  ICl选用CD4017或CC4017型十进制计数/脉冲分配器集成电路;IC2选用SFH506-38或RPM-638CBR型一体化红外接收头。
