红外遥控调光、调速器 一

出处:chehg时间:2008-08-22
  本例介绍的红外遥控调光、调速器,可用家用电器 (彩色电视机、影碟机等)的遥控器进行遥控或用手直接触摸控制。该装置可用于照明灯的调光,电风扇的调速及开、关控制。
  电路工作原理

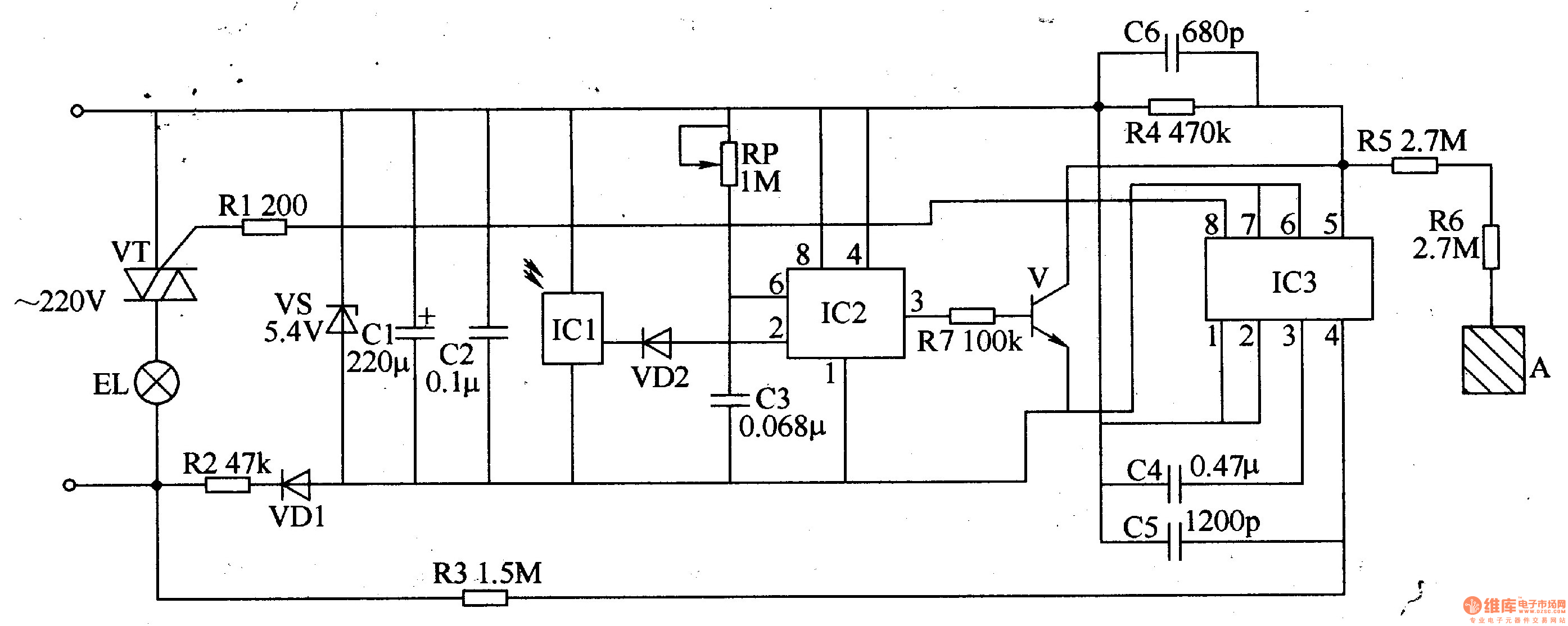

  该红外遥控调光、调速器电路由电源电路、红外遥控电路、触摸控制电路和控制执行电路组成,如图3-158所示。

  电源电路由限流/降压电阻器R2、整流二极管VDl、稳压二极管VS和滤波电容器Cl、C2组成。
  红外遥控电路由红外接收头ICl、二极管VD2、时基集成电路IC2、晶体管V、电位器RP、电容器C3和电阻器R7组成。
  触摸控制电路由触摸调光集成电路lC3、电阻器R4-R6、电容器C4-C6和触摸电极片A组成。
  控制执行电路由IC3内电路、电阻器Rl和晶闸管VT组成。
  交流220V电压经R2限流降压、VDl整流、VS稳压及Cl、C2滤波后,为ICl-IC3提供5V左右的直流电压 (Vcc)。
  按动一下遥控器按键时,遥控器发出红外遥控脉冲串(按动遥控器按键的时间小于0·45时,遥控器输出1-3个脉冲申;若按动遥控器按键的时间超过0.45,则遥控器输出3个以上的脉冲串),1C1将接收到红外脉冲串进行放大、解调及整形等处理后,输出一个低电平脉冲,使VD2导通,C3迅速放电。当C3两端电压低于Vcc/3时,IC2的3脚输出高电平,使V导通。当一个脉冲串过后,VD2截止,+5V电压经RP对C3充电,使IC2第2脚、6脚电压不断上升,当该电压升高至2Vcc/3时,lC2内电路翻转,3脚变为低电平,V截止。若在C3充电朔间ICl又输出一个低电平脉冲,C3将再次放电,则IC2的3脚保持输出高电平。
  用手短时间(小于0.4s)触摸电极片A或点按遥控器按键时,lC3的8脚将输出一个控制脉冲,使VT导通或截止,从而使负载 (照明灯或电风扇电动机)的工作电源接通或断开。用手长时间(大于0.4s)触摸电极片A或长时间按遥控器按键时,IC3的8脚将输出控制脉冲串,使VT的导通角改变,从而调整负载功率的大小,实现照明灯的无级调光或电风扇的调速。
  调整RP的阻值,可改变遥控的灵敏度。
  元器件选择
  Rl和R3-R7选用1/4W碳膜电阻器或金属膜电阻器,R2选用1/2W的金属膜电阻器。
  RP选用WSW型有机实心可变电阻器。
  Cl选用耐压值为25V的铝电解电容器;C2-C4选用独石电容器;C5和C6均选用高频瓷介电容器。
  VDl选用1N4007型硅整流二极管。VD2选用1N4148型硅开关二极管。
  VS选用1/2W或lW、5.lV型硅稳压二极管。
  V选用S9014或3DG9014型硅NPN晶体管。
  VT选用TLC336A(3A、600V)型双向晶闸管。
  ICl选用SFH506-38或RPM-638型一体化红外接收头;IC2选用NE555型时基集成电路;IC3选用C57232或5M7232型调光控制专用集成电路。
  A可使用薄铜片制作。
