本例介绍一款采用555时基集成电路制作的电动窗帘控制器，它具有制作简单、使用方便、安全可靠、窗帘启羽自如 (可使窗帘停留在任一位置)等特点。
　　电路工作原理

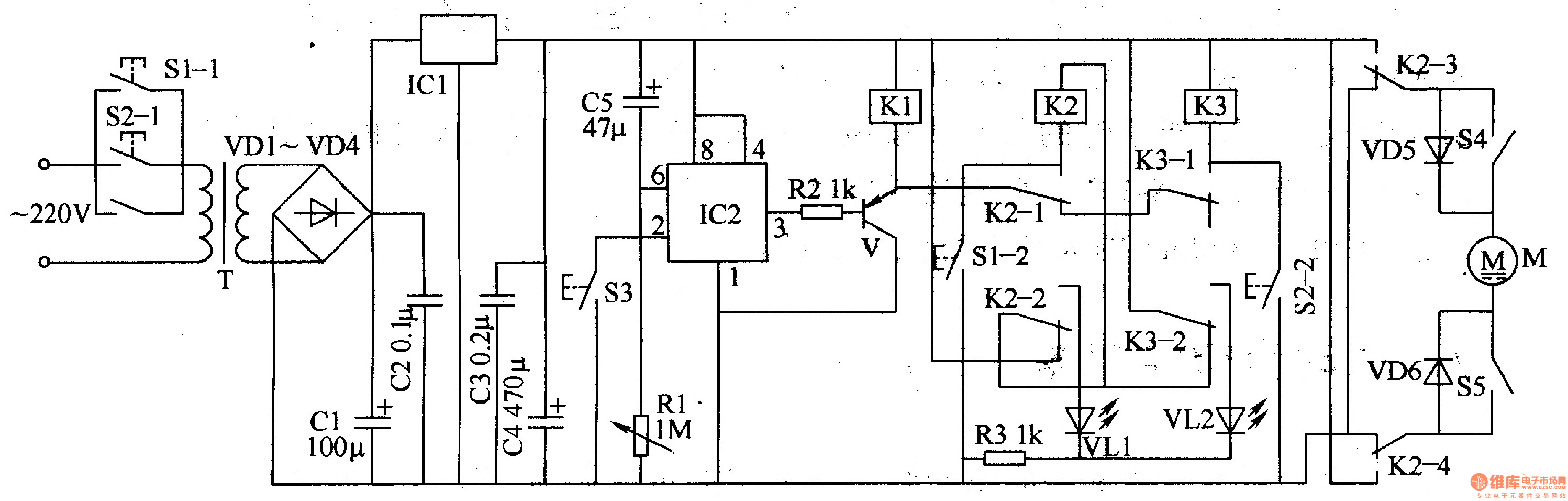

　　该电动窗帘控制器电路由电源电路、定时器电路、互锁切换电路和行程开关控制电路等组成，如图3-126所示。

　　电源电路按钮开关S1-1、S2-1、电源变压器T、整流二极管VD1-VD4、电容器C1-C4  和三端稳压集成电路ICl等组成。
　　定时器电路由时基集成电路IC2、电容器C5、电阻器Rl、R2、晶体管V和继电器Kl等组成。
　　互锁切换电路由继电器灼、K3和开关S1-2、S2-2、S3等组成。
　　行程开关控制电路由行程开关S2、S3、驱动电动机M、二极管VD5、VD6和继电器K2的两组触头 (K2-3和K2-4)组成。
　　关闭窗伟时，按下电源开关51(包括51-1和51-2)，使S1-1和S1-2均接通，220V交流电压经T降压、VDl-VD4整流、Cl滤波及ICl稳压后，产生l2V直流电压，供给定时器电路和互锁切换电路。定时器电路工作后，IC2的3脚输出低电平，使V导通，继电器Kl吸合工作，其常开触头K1-1闭合，使输人交流维持接通状态，同时，S1-2接通后，继电器KZ也吸合工作，，K2-l-K2-4的常开触头均接通，红色发光二极管VLl点亮，电动机M正转，驱动窗帘徐徐闭合。当窗帘完全闭合时，行程开关S5受触动而断开，电动机M停转约305后，lC2的3脚变为高电平，V截止，Kl释放，电路停止工作。
　　若需将窗帘停留在中间任何位置，可在窗帘打开或闭合过程中按下按钮S3，使lC2内电路翻转，3脚由低电平变为高电平，电动机M停转。
　　打开窗帘时，按下开关52(包括S2-1和S2-2)，S2-1和52-2均接通，IC2的3脚输出低电平，V导通，继电器Kl和K3吸合工作，Kl-l和K3-1、K3-2的常开触头均接通，绿色发光二极管VL2点亮，电动机M反转，窗帘被徐徐拉开。当窗帘完全拉开到位后，行程开关S4受触动而接通，电动机M停转，约30s左右，IC2的3脚输出高电平，使V截止，Kl和K3释放。
　　元器件选择
　　Rl选用封闭式可变电阻器;R2和R3均选用1/4W碳膜电阻器。
　　Cl选用耐压值为25V的铝电解电容器;C2和C3均选用独石电容器;C4和C5均选用耐压值为16V的铝电解电容器。
　　VDl-VD6均选用1N4007型硅整流二极管。
　　VLl选用φ3mm的红色高亮度发光二极管;VL2选用d3mm绿色高亮度发光二极管。
　　V选用C8550或3CG22型硅PNP型晶体管。
　　lCl选用LM7812型三端集成稳压器;IC2选用NE555型时基集成电路。
　　T选用10-2OW、二次电压为14V的电源变压器。
　　S1-S3均选用带指示灯的常开式按钮;科和S5选用带触动簧片的微动开关。
　　Kl-K3均选用JRX-l3F-l型直流继电器。
　　M选用l2V、lOOmA的大功率直流电动机。
