UCC3895N构成的相移控制电路图

出处:xiaoyu4668时间:2010-11-23

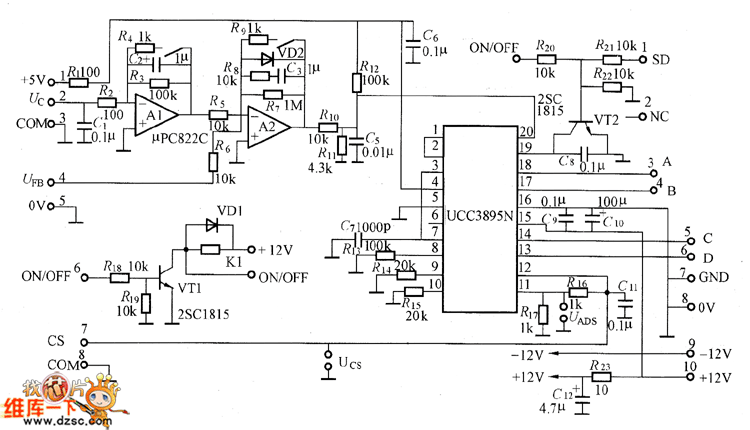

  图所示为UCC3895N构成的相移控制电路,为了减小功率开关电路的干扰,可将此控制电路基板化。基板左边的②端的Uc控制输入电压,可由UCC3895N的+5V基准电压通过外接10kΩ可调电阻提供0~+5V的电压,也可以采用D/A转换器产生控制电压。为了加快响应速度可不接电容Ca。

相移控制电路图

  图 UCC3895N构成的相移控制电路图
