电围栏控制电路八

出处：quanke时间：2008-08-19

　　电路工作原理

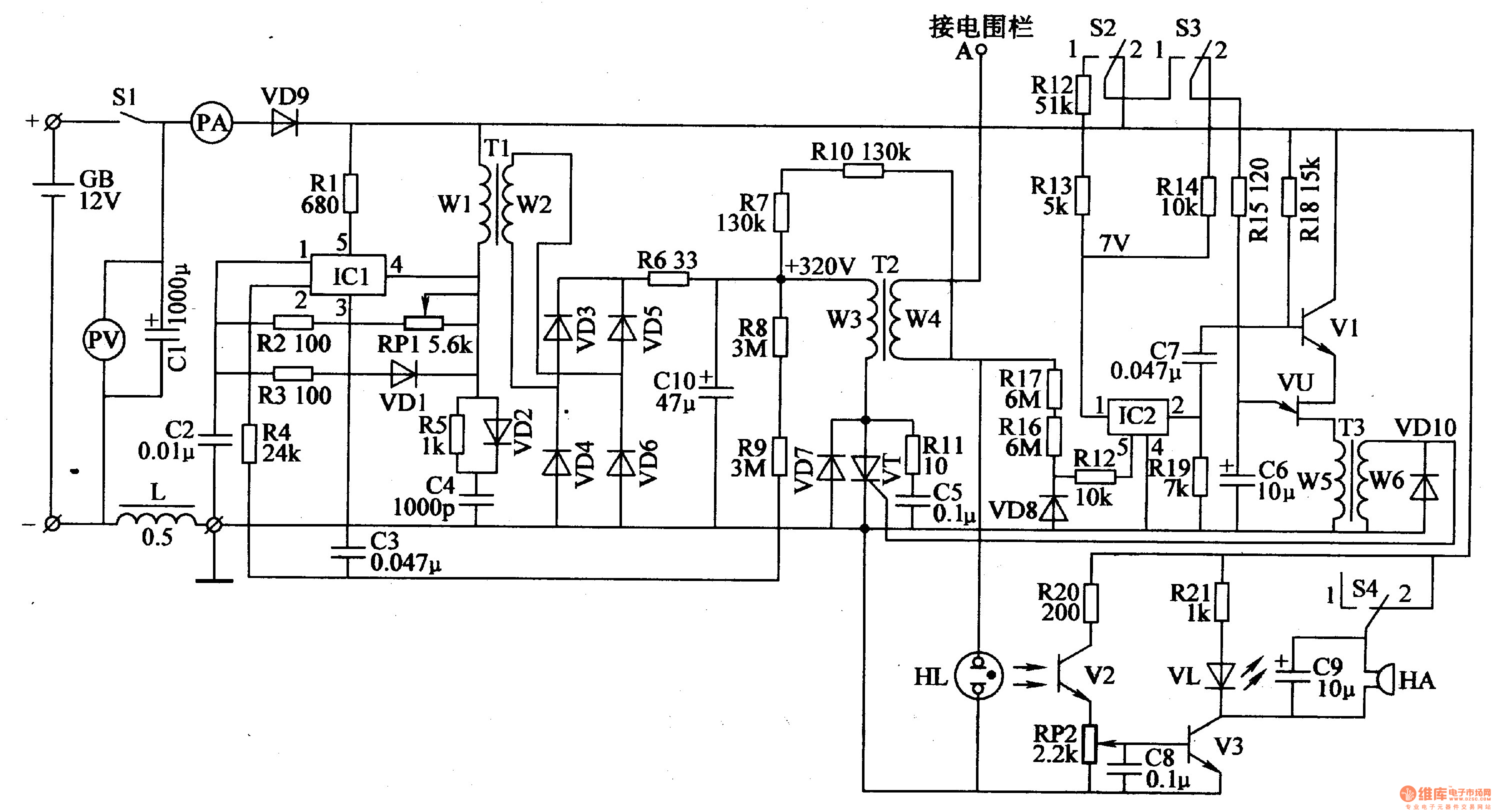

　　该电围栏控制电路由电源电路、自激振荡电路、触发控制电路、高压电路和报警电路组成，如图4-33所示。

　　电源电路由蓄电池GB、电源开关Sl、电压表PV、电流表PA、滤波电容器Cl、电感器L和隔离二极管VDg组成。
　　自激振荡电路由电子开关集成电路ICl、电阻器Rl-R5、R8、R9、电容器C2-C4、电位器RPl、二极管VDl、VD2和振荡变压器Tl组成。
　　触发控制电路由电阻器Rl2-Rlg、R22、电容器C6、C7、二极管VD8、VDlO、晶体管Vl、单结晶体管VU、隔离变压器T3和开关S2、S3组成。
　　高压电路由Tl的二次绕组 (W2、二极管VD2-VD7、晶刊管VT、电阻器R6、R7、RlO、Rll、电容器C5、ClO和脉冲变压器T1组成。
　　报警电路由氖指示灯HL、光敏晶体管V2、电位器RP2、电阻器R2O、R2l、开关S4、电容器C8、Cg、发光二极管VL、晶体管V3和报警器HA组成。
　　接通电源开关Sl后，自激振荡电路振荡工作，在Tl的W2绕组两端产生振荡脉冲电压，此脉冲电压经VDl-VD4整流后，通过R6对ClO充电。当ClO充满电、其两端电压达到+320V时，IC1的2脚变为高电平，自激振荡电路停振。在无动物触碰到电围栏的金属线时，IC2导通，C5充电，Vl和VU处于截止状态，触发控制电路无电压输出，VT不导通，
T2的W4绕组上元脉冲高压产生，报警电路不工作，VL不发光，HA不发声。
　　当有动物触碰到电围栏的裸金属线时，IC2截止，Vl和VU导通，在T3的W6绕组上产生触发电压，使VT受触发而导通，ClO通过T2的W3绕组和VL放电，在T2的W2绕组上产生脉冲高压。此脉冲高压加在电围栏的裸金属线上，对触碰到电围栏的动物进行电击。同时，HL点亮，V2和V3导通，VL点亮，HA发出报警声。
　　ClO放电完毕后，自激振荡电路又振荡工作，VD3-VD6整流后的直流电压经R6对ClO快速放电，为下放电作准备。
　　将S4置于"1"位置时，声音报警功能失效。
　　调节RPl的阻值，可改变自激振荡器的振荡频率。
　　调节RP2的阻值，可以改变报警电路动作的灵敏度。
　　元器件选择
　　Rl-R22选用1/4W的金属膜电阻器或碳膜电阻器。
　　RPl和RP3选用小型合成膜电位器或可变电阻器。
　　L使用工作电流为2A的TDK色码电感。
　　Cl、C6和C9均选用耐压值为l6V的铝电解电容器;C2、C3、C5、C7和C8选用独石电容器或涤纶电容器;C4选用高频瓷介电容器;ClO选用耐压值为630V的铝电解电容器。
　　VDl和VD2均选用1N4148型硅开关二极管;VD3-VD8选用1N4007或2CPlO型硅整流二极管;VD9选用IN5404型硅整流二极管。
VL选用φ5mm的红色发光二极管。
　　Vl和V3均选用S9013型硅NPN晶体管;V2选用3DU31型光敏晶体管。
　　VU选用BT32或BT33型单结晶体管。
　　VT选用5A、800V的晶闸管。
　　ICl选用TWH8752型电子开关集成电路;IC2选用TWH8778型电子开关集成电路。
　　PA选用3A的电流表。
　　PV选用25V的直流电压表。
　　Tl使用E7型磁心和高强度漆包线绕制，Wl绕组用φ0.3lmm的漆包线绕30匝，W2绕红用φ0.l9mm的漆包线绕500匝。T2用El7型磁心和高强度漆包线绕制，W3绕组用φO.56mm的漆包线绕30匝;W4绕组用φO.l5mm的漆包线绕200匝。T3使用小型磁心和高强度漆包线绕制，W5和W6绕组均用φO.l9mm的漆包线绕120匝。
　　HL选用普通氖指示灯。
　　HA选用自带报警音源的l2V直流蜂鸣式报警器。
　　S1选用SA的电源开关;S2-S4均选用小型单极双位开关。
