电围栏控制电路 七

出处:oldzhang时间:2008-08-19
  电路工作原理

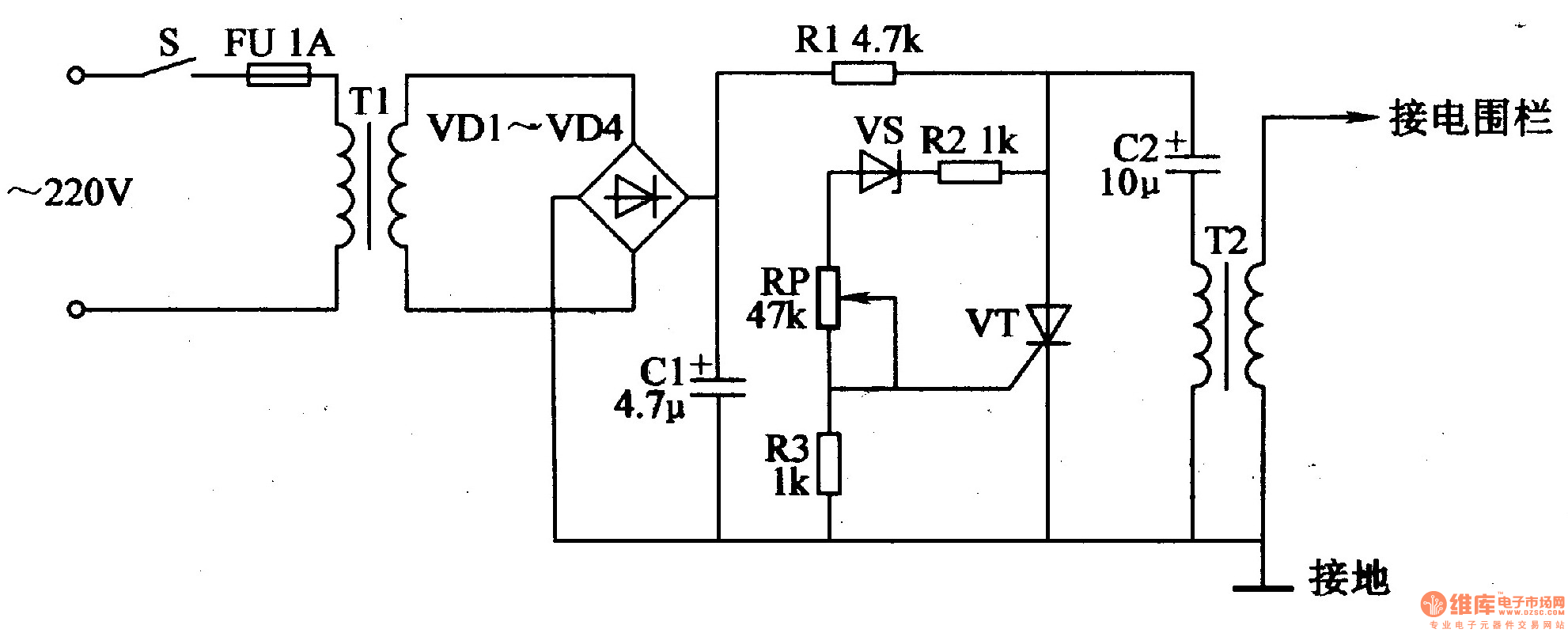

  该电围栏控制电路由电源电路和升压电路组成,如图4-32所示。

  电源电路由电源开关S、熔断器FU、隔离电源变压器Tl、整流二极管VDl-VD4、滤波电容器Cl和限流电阻器Rl组成。
  升压电路由电阻器Rl、R2、电位器RP、晶刊管VT、电容器C2和升压变压器T2组成。
  交流220V电压经Tl隔离降压、VDl-VD4整流、Cl滤波及Rl限流后,一路对C2进行充电,另一路经R2、VS、RP和R3分压后,为VT的门极提供触发电压。当C2两端电压充至一定值时,VT受触发导通,C2经VT和n的绕组放电。C2放电后,VT截止,C2又开始充电,VT又导通……。
  以上工作过程周而复始地进行,在T2的二次绕组上将产生数千伏的脉冲高压,此高压加在电围栏上,对触碰到它的动物进行电击。
  调节RP的阻值,可改变输出脉冲电压的高低及脉冲速率。
  元器件选择
  Rl选用1/2W金属膜电阻器;R2、R3均选用1/4W金属膜电阻器。
  RP选用小型合成膜电阻器。
  Cl和C2均选用耐压值为250V的铝电解电容器。
  VS选用1/2W、6V的硅稳压二极管。
  VT选用2P4M(2A、400V)型双向晶闸管
  Tl选用5-1OW、二次电压为50-60V的电源变压器;T2可使用黑白电视机的行输出变压器或使用汽车点火线圈
