电围栏控制电路二

出处：扬欣电子时间：2008-08-18

　　本例介绍的电围栏控制电路，主要用于畜牧养殖场或放牧草场的牲畜圈养，还兼有防止牲畜被盗的功能。
　　电路工作原理

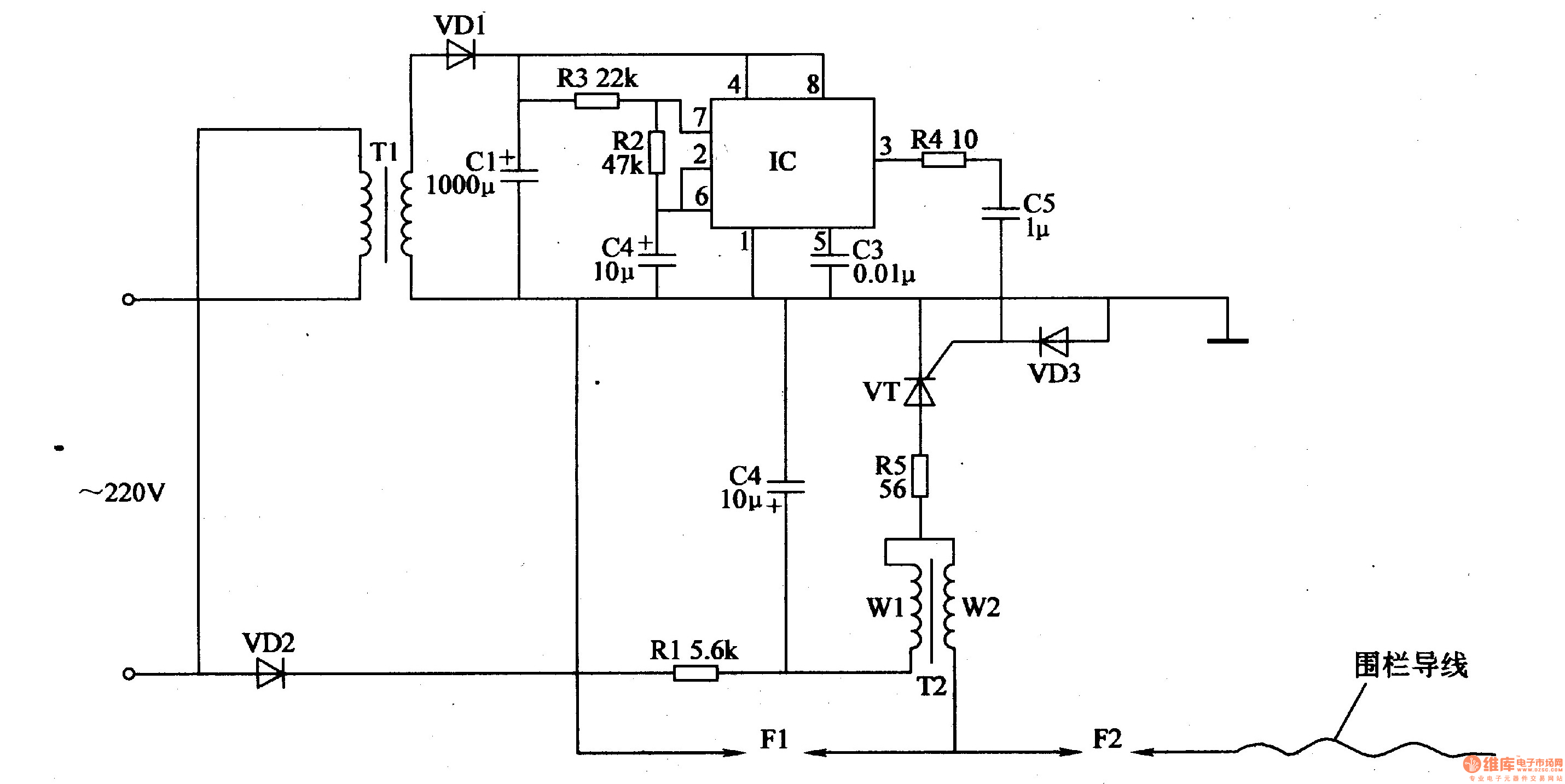

　　电围栏控制电路由电源电路、脉冲发生器和高压发生电路组成，如图4-27所示。

　　电源电路由电源变压器Tl、整流二极管VDl、VD2、滤波电容器Cl、C2和电阻器Rl组成。
　　脉冲发生器由时基集成电路IC、电阻器m、R3和电容器C3、叫组成。
　　高压发生电路由升压变压器T2、晶闸管VT、电阻器R4、R5、电容器C5、二极管VD3和放电火花间隙Fl、由组成。
　　交流220V电压一路经Tl降压、VDl整流及Cl滤波后，为IC提供gV直流电压;另一路经VD1整流、Rl限流降压及C2滤波后，为高压发生电路提供工作电源。
　　脉冲发生器通电工作后，从IC的3脚输出频率为2Hz的电脉冲信号，通过R4和C5加至晶闸管VT的门极，使VT随着脉冲信号的变化而周期性地导通与截止。在VT导通时，C2通过升压变压器T2的低压绕组 (Wl绕组)放电，在m的高压绕组 (W2绕组)上产生脉冲高压，通过放电火花间隙Fl、陀放电。
　　放电火花间隙Fl、F2串接在围栏导线与地之司。平时，n输出的脉冲高压经Fl对地放电;当牲畜 (或盗贼)触及围栏导线时，脉冲高压经FZ的放电间隙、围栏导线和牲畜(或盗贼)的身体对地放电，使牲畜 (或盗贼)受到电击。
　　元器件选择
　　Rl-R4选用1/4W碳膜电阻器或金属膜电阻器;R5选用2W金属膜电阻器。
　　CI和C4均选用耐压值为I6V的铝电解电容器;C2选用耐压值为450V的铝电解电容器;C3和C5选用涤纶电容器或独石电容器。
　　VDl和VD2均选用1N4007型硅整流二极管;VD3选用1N4148型硅开关二极管。·
　　VT选用BT148或MCRlO0-6型晶阔管。
　　IC选用NE555或CD7555、μA555、LM555型时基集成电路。
　　Tl选用lOW、二次电压为9V的电源变压器;T2选用汽车点火线圈或电警棍用脉冲升压变压器代替。
　　Fl选用4mm的放电火花司隙;F2选用φ3mm的放电火花司隙。
