在电子设备的运行过程中，线性稳压器 IC 扮演着至关重要的角色。2025 年 7 月 8 日消息，BDxxIC0 系列线性稳压器 IC 具备过电流保护（OCP）和过热保护（TSD）功能，本文将详细介绍其过电流保护功能，后续文章再对过热保护功能进行深入探讨。
线性稳压器 IC 配备了过电流保护（OCP: over current protection）电路。当输出端与 GND 短路时，可能会产生过电流，若不加以保护，这种过电流极有可能导致 IC 损坏。不过需要明确的是，该保护功能主要是为了防止 IC 自身损坏，并非用于保护供电对象 IC 或应用设备。若要对设备进行保护，还需要额外配备保险丝或其他限流器件。
BDxxIC0 系列的过电流保护特性呈现出独特的 “フ” 形，常被称为 “折返（foldback）特性”。从其过电流保护特性图来看，图中的 A 点代表过电流保护功能启动时的电流值，参考值约为 2A。虽然过电流检测值存在一定波动，但下限值不会低于技术规格书中推荐的输出电流值（BDxxIC0 系列为 1A）。若输出电流在低于值时就被限流，那么产品的规格要求将无法得到满足。
当检测到过电流（A 点）时，电流折返电路会立即启动，输出电压会逐渐下降。随着输出电压的下降，会反复进行电流限制动作，终达到 B 点，B 点电流即为输出短路电流。在 B 点，功率损耗较小且发热量低，能够有效保护 IC 免受损坏。这种状态会一直持续，直到过电流的原因被消除，过电流状态解除后，输出电压将自动恢复。
当输出电流超过推荐输出电流值，直至达到过电流保护检测值之前，IC 会发挥线性稳压器的作用。但由于超过了推荐的输出电流值，其电气特性将无法得到保证。此外，如果持续在超出容许损耗的状态下运行，过热保护电路将启动并关闭输出。
过热保护（TSD: Thermal Shutdown）是防止稳压器 IC 因输出短路或功率损耗增大，导致 IC 芯片温度（结温）超过额定值而损坏的重要保护功能。与过电流保护功能一样，它并非用于保护供电对象 IC 或应用设备免受过热影响。

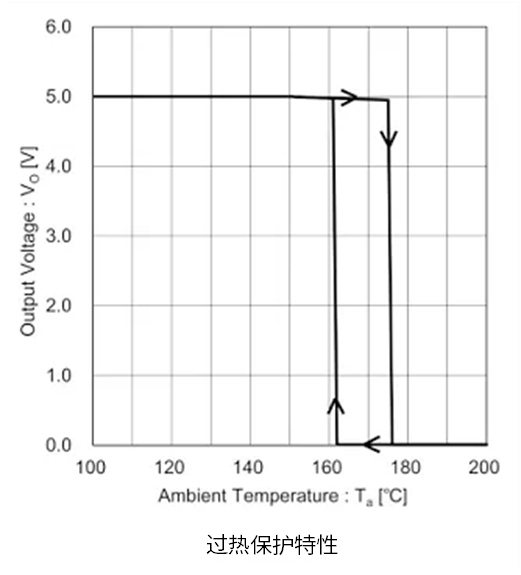

BDxxIC0 系列的过热保护电路会在芯片温度超过约 175℃（参考值）时，关闭线性稳压器的输出，通过切断输出电流来停止芯片发热，从而实现降温。检测过热状态的温度存在一定波动，但不会低于结温的额定值（BDxxIC0 系列为 150℃）。
当芯片温度降至约 160°C 时，将再次开启输出并开始提供输出电流。不过，若长时间处于这种反复开启和关闭输出的状态，虽然不会立即导致 IC 损坏，但可能会使 IC 性能劣化甚至损坏，因此需要采取相应的规避措施。
