深入解析热插拔危害与有效防护策略

时间:2025-06-04

电子设备的使用过程中,热插拔是一种常见的操作,它指的是在设备带电的情况下插拔连接线,例如插拔 U 盘、屏线等。然而,热插拔操作如果处理不当,可能会对设备造成严重的损害。比如,有人在给笔记本换屏时没有拔电池,结果导致主板和屏幕双双烧毁。下面我们就通过具体的例子来深入分析热插拔可能带来的危害以及相应的防护措施。


热插拔危害的电路分析


假设有这样一个场景:右边的电路板在给左边电路板供电的同时,还与它进行通信。当设备正常工作时,如果去插拔连接器,由于插拔过程中难免会发生歪斜,三根连接线不会同时断开或接通。

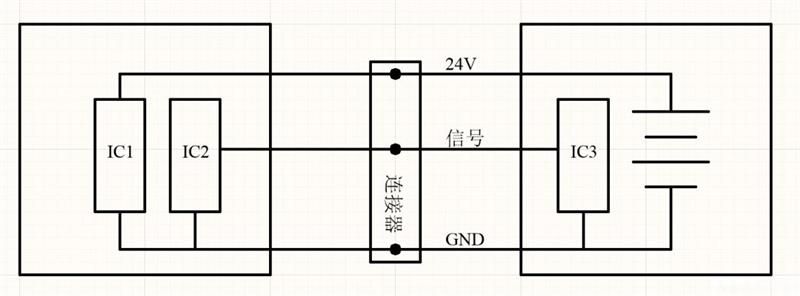

图 1:电路板连接场景


如果出现 GND(接地端)没有接通的情况,我们需要分析电流的流动路线。由于 GND 连接线被切断,电流就会通过信号线完成闭环。这时候,IC2 和 IC3 就有可能被烧毁,具体是否烧毁取决于电流的大小以及 IC2 和 IC3 是否具备浪涌防护能力。

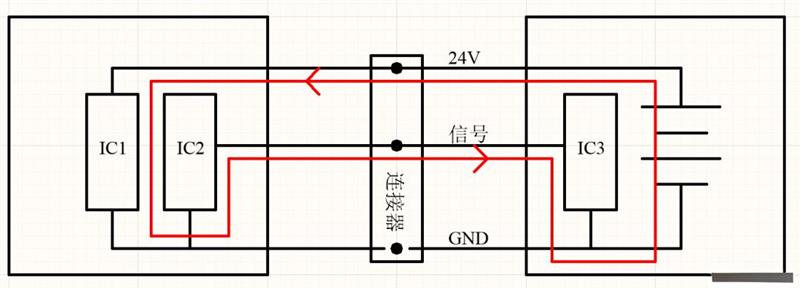

图 2:GND 未接通时的电流情况


热插拔危害的防护措施


  1. 使用不同连接器:为了规避上述问题,的办法是使用两个不同的连接器,分别连接电源和信号(信号连接器也需要 GND)。需要注意的是,这两个连接器不可以同时插拔,否则就等同于使用一个连接器。

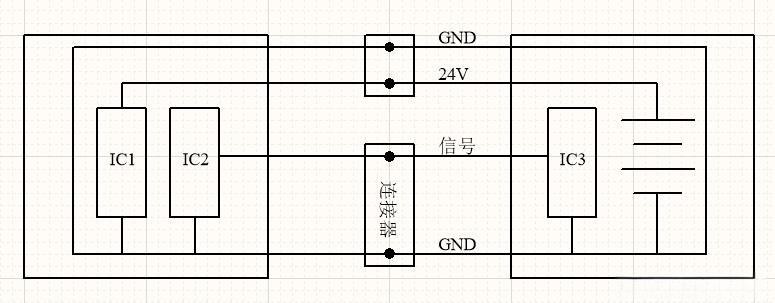

    图 3:使用不同连接器的连接方式
  2. 合理安排 GND 位置:如果没有条件使用多个连接器,那么可以将 GND 放在电源和信号之间。这样,无论连接器怎么歪斜,都不会造成 GND 一个接通。

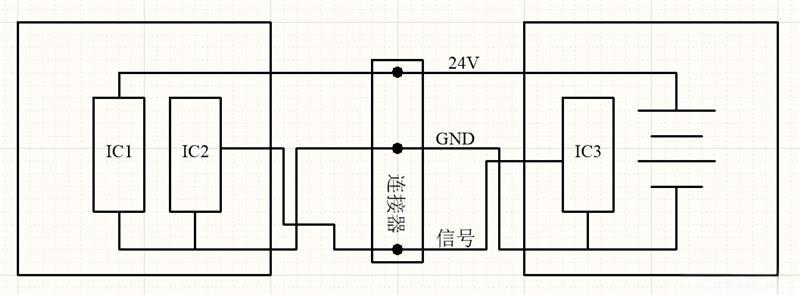

    图 4:GND 位置安排
  3. 使用特制连接器:还可以使用特制连接器,让 GND 的插针比其他插针长,就像 USB 接口的处理方法一样。
  4. 添加防护器件:如果还是不放心,可以在信号线和 GND 之间使用 TVS(瞬态电压抑制器)防护器件,以增强对电路的保护。

其他类似的电路损坏情况及解决办法


热插拔属于 GND 未正常连接造成的电路损坏,类似的情况还有很多。例如一个简单的风扇开关控制电路,曾经有人在刚毕业设计这个电路时,测试发现启停检测总是检测异常,后来发现启停检测 IO 被烧毁了。这是因为当开关断开时,有电流从启停检测流经单片机完成闭环,从而造成单片机损坏。解决这个问题很简单,把开关放在高边侧就可以了。

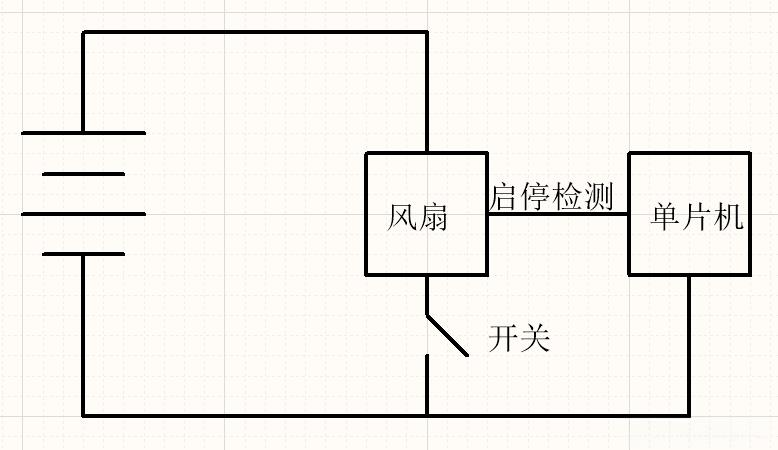

图 5:风扇开关控制电路问题

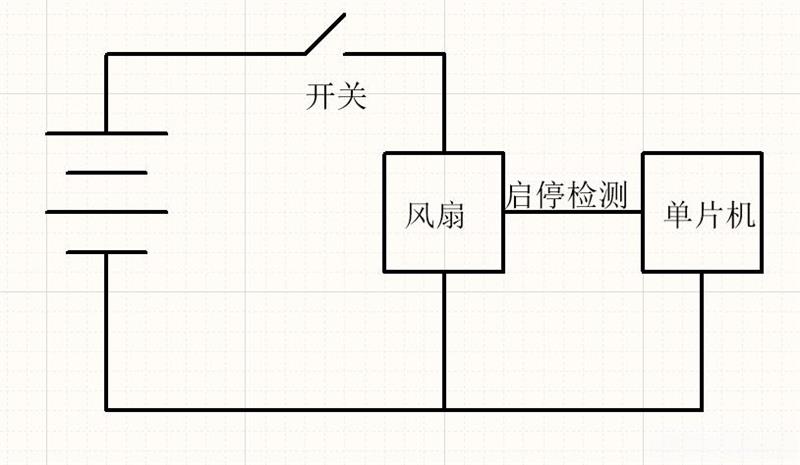

图 6:风扇开关控制电路解决办法


如果我们对风扇内部电路结构不了解,在启停检测线路上做适当的防护。

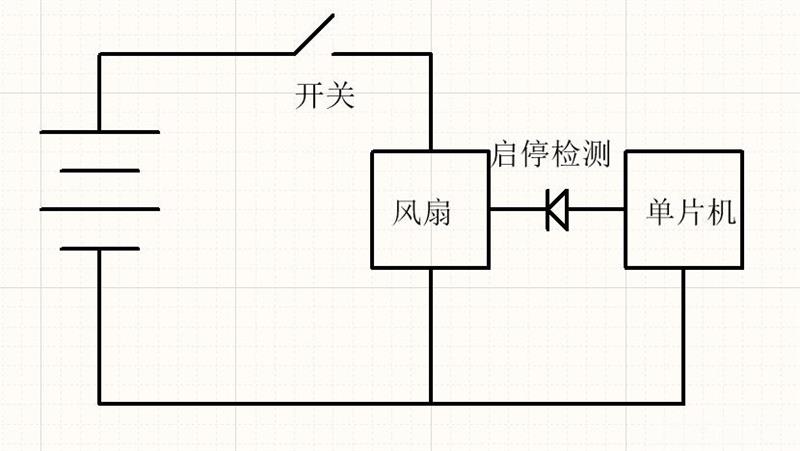

图 7:启停检测线路防护


综上所述,热插拔虽然在某些情况下能为我们带来便利,但也存在着诸多潜在的危害。在进行热插拔操作时,我们一定要充分了解其可能带来的风险,并采取相应的防护措施,以确保电子设备的安全稳定运行。
