在电子电路设计中，我们常常会看到在信号线上串联一个电阻的情况。那么，为什么要这么做呢？其实，在信号上串联电阻具有多方面的重要作用，下面我们就来详细探讨一下。
阻抗匹配
在信号传输过程中，阻抗匹配是一个关键问题。当信号在传输线中传输时，如果源端阻抗、传输线阻抗和负载阻抗不匹配，就会导致信号反射。反射信号会与原信号叠加，造成信号失真、过冲、下冲或振铃等问题，严重影响信号传输的质量和稳定性。
串联电阻可以调整信号源的输出阻抗，使其与传输线和负载的阻抗更好地匹配，从而减少反射。例如，在高速数字电路中，如 DDR 内存的数据线和时钟线等，通常会串联电阻进行阻抗匹配，以确保信号的完整性和高速传输的准确性。

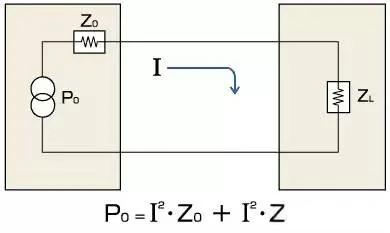

此外，在高频信号传输中，阻抗匹配能够使信号能量更有效地从源端传输到负载端，减少能量在传输过程中的损耗，提高传输效率。
抑制噪声和干扰
降低高频噪声：串联电阻与信号线的分布电容、负载的输入电容等组成 RC 电路，能够降低信号边沿的陡峭程度，减少信号中的高频成分。高频信号在传输过程中更容易产生辐射干扰和被其他电路耦合，通过降低高频成分可以减少电磁干扰（EMI）的产生，提高电路的抗干扰能力。例如，在一些射频电路和高速数字电路中，串联电阻有助于降低信号的高频噪声，使电路符合电磁兼容性（EMC）标准。
吸收干扰脉冲：在长信号线或与快速跳变的时钟信号靠近的布线上，信号线容易受到干扰，或耦合到毛刺或窄脉冲。串联电阻可以在一定程度上吸收这些干扰脉冲，使信号更加稳定。例如，在一些数字电路中，复位信号上串联电阻能吸收干扰信号或静电干扰，防止复位误操作。
保护电路元件
限制电流：在电路中串联电阻可以限制电流的大小，防止过电流对后续电路元件造成损坏。特别是在一些对电流敏感的元件，如芯片的输入引脚、晶体管的基极等，串联电阻可以起到限流作用，保护元件免受过大电流的冲击。例如，当 5V 信号驱动 3.3V 芯片时，串联一个小电阻可以限制流进芯片的电流，防止芯片内部的钳位二极管因过流而损坏。有些热插拔的接口会用这个方式来支持热插拔。
防止静电放电（ESD）和电气超载（EOS）：串联电阻可以与其他保护元件（如 TVS 管）一起使用，在电路受到静电放电或电气超载时，电阻可以限制电流的上升速率和峰值电流，从而保护电路元件不受过电压冲击的损害。例如，在 USB 接口的 D + 和 D - 线上通常会串联一个小电阻，用于 ESD 防护。
方便调试
测量电流：在调试阶段，串联电阻可以方便工程师通过测量电阻两端的电压来间接测量电路中的电流，而无需断开电路或使用专门的电流测量仪器。根据欧姆定律，已知电阻值和电阻两端的电压，就可以计算出通过电阻的电流，从而了解电路的工作电流情况。
进行滤波调试：在一些需要进行滤波调试的电路中，串联电阻与电容组成的 RC 滤波器可以方便地调整滤波器的参数，如截止频率等，以达到的滤波效果。通过改变串联电阻的阻值，可以改变 RC 滤波器的时间常数，从而调整滤波器对不同频率信号的衰减特性。
信号衰减和调节
衰减信号幅度：在某些应用中，需要对信号的幅度进行衰减，以满足后续电路的输入要求或防止信号幅度过大导致电路饱和或失真。串联电阻可以根据需要选择合适的阻值来实现对信号幅度的衰减。例如，在音频放大器的输入级，有时会串联一个电阻来衰减输入信号的幅度，以避免放大器饱和。
调整信号上升沿和下降沿：在一些脉冲信号电路中，串联电阻可以与其他元件一起组成电路，用于调整脉冲信号的波形。通过改变电阻的阻值和电路的参数，利用 RC 充放电，可以控制脉冲信号的上升沿和下降沿时间。
